Thiết bị đo lường điện dùng để phát hiện lỗi trong hoạt động của thiết bị điện tử bằng cách tạo tín hiệu kích thích và ghi lại phản hồi từ thiết bị điện tử được kiểm tra được gọi là thiết bị kiểm tra điện tử. Nếu phát hiện bất kỳ lỗi nào, thì các lỗi được xác định có thể được truy tìm và khắc phục bằng thiết bị kiểm tra điện tử. Thông thường, tất cả các mạch điện và điện tử đều được kiểm tra và khắc phục sự cố để phát hiện lỗi hoặc hoạt động bất thường nếu có.
Vì vậy, thiết bị đo lường điện là cần thiết để tìm và phân tích các điều kiện của mạch điện, để kiểm tra và bảo trì thiết bị điện tử trong các ngành công nghiệp khác nhau. Nhiều ngành công nghiệp sử dụng các loại thiết bị đo lường điện khác nhau, từ những thiết bị rất đơn giản và rẻ tiền đến những thiết bị phức tạp và phức tạp.
Phụ lục bài viết
Các loại thiết bị đo lường điện
Các thiết bị đo lường điện cơ bản thuộc danh mục này bao gồm những thiết bị sau

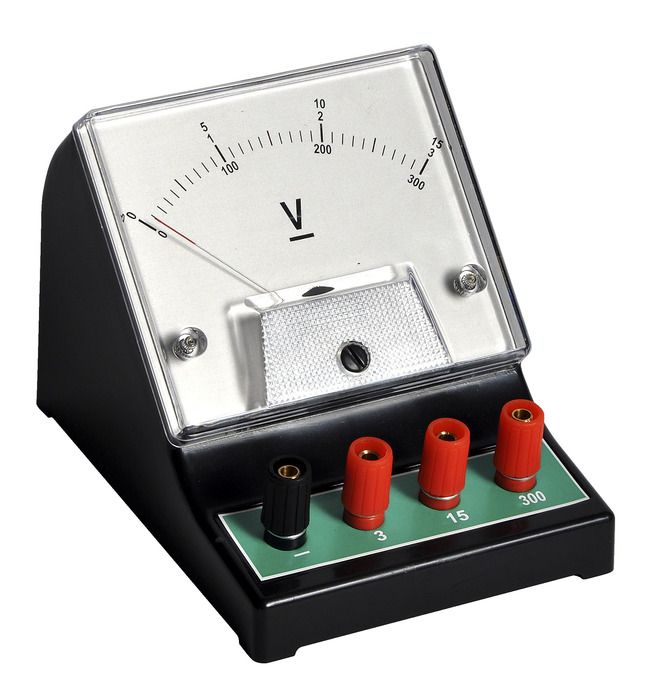

Vôn kế
Một thiết bị hoặc dụng cụ điện tử cơ bản dùng để đo hiệu điện thế hoặc hiệu điện thế giữa hai điểm trong mạch điện được gọi là vôn kế. Có hai loại vôn kế: analog và kỹ thuật số. Một vôn kế tương tự di chuyển con trỏ qua thang tỷ lệ với điện áp của mạch điện. Vôn kế kỹ thuật số đo điện áp đầu vào không xác định bằng cách chuyển đổi điện áp thành giá trị số bằng cách sử dụng bộ chuyển đổi và sau đó hiển thị điện áp ở dạng số.
Ôm kế
Một dụng cụ điện đo điện trở được gọi là ohmmeter. Dụng cụ dùng để đo giá trị nhỏ của điện trở là micro-ôm kế. Tương tự, meg-ohm được sử dụng để thực hiện các phép đo điện trở lớn. Giá trị điện trở được đo bằng ohms (Ω). Ban đầu, ohmmeter được thiết kế với một cục pin nhỏ để đặt điện áp vào điện trở.
Nó sử dụng điện kế để đo dòng điện qua điện trở. Thang đo của điện kế được đánh dấu bằng ohm (Ω), vì điện áp cố định từ pin đảm bảo rằng điện trở giảm và dòng điện qua đồng hồ tăng.
Ampe kế
Dụng cụ đo dùng để đo cường độ dòng điện trong mạch điện được gọi là ampe kế. Đơn vị đo dòng điện là ampe (A) Ampe kế trước đây là dụng cụ thí nghiệm hoạt động phụ thuộc vào từ trường trái đất. Trong kỷ nguyên của thế kỷ 19, các thiết bị cải tiến đã được thiết kế để có thể đặt ở bất kỳ vị trí nào và cho phép đo chính xác trong hệ thống điện.
Dòng điện nhỏ hơn có thể được đo bằng cách sử dụng ampe kế hoặc ampe kế vi mô, đơn vị đo dòng điện nhỏ hơn nằm trong phạm vi miliampe hoặc micro-ampe. Có nhiều loại ampe kế khác nhau như cuộn dây chuyển động, nam châm chuyển động và sắt chuyển động, v.v.
Đồng hồ vạn năng
Đồng hồ vạn năng là một dụng cụ điện tử dùng để đo ba đặc tính điện cơ bản: điện áp, dòng điện và điện trở. Nó có nhiều chức năng và hoạt động như ôm kế, vôn kế và ampe kế, đồng thời cũng được sử dụng để làm hệ thống dây điện trong gia đình, động cơ điện, kiểm tra pin và nguồn điện.
Đồng hồ vạn năng là một thiết bị cầm tay có kim trên màn hình kỹ thuật số LCD nhằm mục đích chỉ báo. Nó cũng được sử dụng để kiểm tra tính liên tục giữa hai điểm trong mạch điện. Có ba loại đồng hồ vạn năng được cung cấp trên thị trường như: đồng hồ vạn năng kỹ thuật số, đồng hồ vạn năng analog và đồng hồ vạn năng fluke.
Nguồn điện
Bộ nguồn là một thiết bị điện tử cung cấp năng lượng điện cho tải điện. Nguồn điện được điều chỉnh đề cập đến nguồn điện cung cấp nhiều loại điện áp đầu ra được sử dụng để thử nghiệm các mạch điện tử, với sự thay đổi của điện áp đầu ra hoặc một số điện áp đặt trước.
Hầu như tất cả các mạch điện tử đều sử dụng nguồn điện DC để hoạt động. Nguồn điện được điều chỉnh bao gồm nhiều khối khác nhau như nguồn điện thông thường và thiết bị điều chỉnh điện áp. Đầu ra được tạo ra từ nguồn điện thông thường được đưa đến thiết bị điều chỉnh điện áp để cung cấp đầu ra cuối cùng. Chức năng chính của nguồn điện là chuyển đổi dạng năng lượng điện này sang dạng năng lượng điện khác.
Máy phát tín hiệu
Bộ tạo tín hiệu còn được đặt tên là bộ tạo cao độ, bộ tạo chức năng hoặc bộ tạo tần số là một thiết bị điện tử được sử dụng để tạo tín hiệu điện tử trong miền tương tự hoặc kỹ thuật số (tín hiệu lặp lại hoặc không lặp lại). Máy phát tín hiệu được sử dụng trong việc thử nghiệm, thiết kế và sửa chữa các thiết bị điện âm hoặc điện tử.
Nói chung không có thiết bị điện tử nào phù hợp cho mọi ứng dụng. Có nhiều loại máy phát tín hiệu với các ứng dụng và mục đích khác nhau. Trong quá trình phát triển của công nghệ, so với các bộ tạo tín hiệu, có các bộ tạo âm bằng phần mềm linh hoạt và có thể lập trình được với các bộ phận phần cứng nhúng được cung cấp trên thị trường.
Máy phát xung
Máy tạo xung là một mạch điện tử hoặc một phần của thiết bị kiểm tra điện tử được sử dụng để tạo ra các xung điện ở các hình dạng khác nhau: chủ yếu được sử dụng để kiểm tra ở cấp độ tương tự hoặc điện. Bộ tạo xung được sử dụng để điều khiển độ rộng, tần số, độ trễ dựa trên mức điện áp thấp và cao của xung và liên quan đến kích hoạt bên trong và bên ngoài.
Có ba loại máy phát xung là máy phát xung quang, máy phát xung băng ghế và máy phát xung vi sóng.
Máy tạo mẫu kỹ thuật số
Máy tạo mẫu kỹ thuật số là một thiết bị hoặc phần mềm kiểm tra điện tử được sử dụng để tạo ra các kích thích điện tử kỹ thuật số. Kích thích điện tử kỹ thuật số là một loại dạng sóng điện cụ thể thay đổi giữa hai điện áp thông thường tương ứng với hai cổng logic (1 hoặc 0, thấp hoặc cao).
Chức năng của bộ tạo mẫu kỹ thuật số là kích thích đầu vào của thiết bị điện tử. Vì mục đích đó, các mức điện áp được tạo ra bởi bộ tạo mẫu kỹ thuật số được so sánh với các tiêu chuẩn I/O của thiết bị điện tử kỹ thuật số: TTL, LVTTL và LVDS. Nó còn được gọi là nguồn logic vì nó là nguồn kích thích kỹ thuật số đồng bộ.
Nó tạo ra tín hiệu để kiểm tra thiết bị điện tử kỹ thuật số ở mức logic. Trình tạo này cũng tạo ra một tín hiệu đơn lẻ hoặc lặp đi lặp lại trong đó một số loại nguồn kích hoạt diễn ra (bên trong hoặc bên ngoài)
Máy hiện sóng
Máy hiện sóng là một dụng cụ kiểm tra điện tử liên tục quan sát các tín hiệu điện áp khác nhau dưới dạng biểu đồ hai chiều của một hoặc nhiều tín hiệu dưới dạng hàm của thời gian. Các tên gọi khác của máy hiện sóng là máy đo dao động, máy hiện sóng tia âm cực hoặc máy hiện sóng lưu trữ kỹ thuật số. Nó cũng được sử dụng để chuyển đổi các tín hiệu phi điện như độ rung hoặc âm thanh thành điện áp và sau đó hiển thị kết quả.
Máy hiện sóng được sử dụng để quan sát sự thay đổi của tín hiệu điện dựa trên thời gian sao cho điện áp và thời gian mô tả hình dạng của tín hiệu và lập biểu đồ liên tục so với thang đo đã hiệu chuẩn. Các dạng sóng thu được có thể được xem xét cho các đặc tính sau như tần số, biên độ, khoảng thời gian, thời gian tăng và các đặc tính khác. Các thiết bị kỹ thuật số hiện đại có thể tính toán trực tiếp các thuộc tính này và hiển thị chúng.
Bộ đếm tần số
Bộ đếm tần số kỹ thuật số là một thiết bị kiểm tra điện được sử dụng để đo tần số của các tín hiệu lặp đi lặp lại và thời gian trôi qua giữa các sự kiện. Bộ đếm tần số kỹ thuật số cũng được sử dụng để đo tần số vô tuyến trong đó điều quan trọng là phải đo tần số chính xác của một tín hiệu cụ thể.
Có một sự khác biệt nhỏ giữa bộ hẹn giờ và bộ đếm tần số trong ngành điện tử. Thông thường có thể sử dụng cả bộ định thời và bộ đếm tần số để thực hiện cả hai chức năng: đo thời gian và tần số. Máy đếm tần số chủ yếu được sử dụng làm thiết bị kiểm tra trong phòng thí nghiệm cho mục đích chung để đo tần số cao hơn.
Máy đo LCR
Bản thân tên LCR Meter chỉ ra rằng nó được sử dụng để đo độ tự cảm, điện dung và điện trở của các linh kiện điện tử. Độ tự cảm, điện dung và điện trở được ký hiệu bằng các chữ cái L, C, R nên được đặt tên là LCR Meter. Nhiều loại máy đo được cung cấp trên thị trường, nhưng các phiên bản đơn giản của máy đo LCR chỉ biểu thị trở kháng để chuyển đổi các giá trị thành điện dung hoặc điện cảm.
Hiện có nhiều thiết kế hơn và được sử dụng để đo điện dung hoặc điện cảm, cũng như điện trở nối tiếp tương đương của tụ điện và hệ số Q của các thành phần cảm ứng. Những điều kiện này làm cho máy đo LCR có giá trị trong việc đo chất lượng và hiệu suất tổng thể của bộ phận.
Có nhiều thiết bị thử nghiệm tiên tiến được phát triển bằng cách sử dụng các công nghệ tiên tiến nhất và đang được sử dụng trong hầu hết các loại ngành điện và điện tử để kiểm tra kết quả ước tính và hoạt động của các dự án hoặc thiết bị điện tử.
