Đồng hồ vạn năng là một trong những thiết bị đo điện phổ biến nhất hiện nay, được sử dụng rộng rãi trong sửa chữa điện tử, bảo trì hệ thống điện, kiểm tra linh kiện và nghiên cứu kỹ thuật. Tuy nhiên, không phải ai cũng biết lúc nào nên sử dụng đồng hồ vạn năng, nên chọn loại nào và cần lưu ý những gì để đảm bảo kết quả đo chính xác, an toàn.
Trong thực tế, sử dụng đúng thiết bị đo không chỉ giúp xác định nhanh nguyên nhân sự cố mà còn hạn chế việc thay thế linh kiện không cần thiết, tiết kiệm thời gian và chi phí bảo trì. Bài viết dưới đây sẽ giúp bạn hiểu rõ những trường hợp nên sử dụng đồng hồ vạn năng và cách lựa chọn thiết bị phù hợp với nhu cầu thực tế.
Phụ lục bài viết
Đồng hồ vạn năng là gì?
Đồng hồ vạn năng, còn gọi là đồng hồ đo điện đa năng, đồng hồ VOM hoặc Digital Multimeter (DMM), là thiết bị dùng để đo nhiều đại lượng điện khác nhau trên cùng một thiết bị.
Tùy theo model, đồng hồ vạn năng có thể hỗ trợ các chức năng như:
- Đo điện áp xoay chiều AC và điện áp một chiều DC.
- Đo dòng điện AC/DC.
- Đo điện trở của linh kiện và mạch điện.
- Kiểm tra thông mạch để xác định dây dẫn hoặc mối nối có bị đứt hay không.
- Kiểm tra diode, đo điện dung tụ điện và đo tần số.
- Đo nhiệt độ hoặc thực hiện các phép đo chuyên biệt trên một số model.
Hiện nay, đồng hồ vạn năng được chia thành hai nhóm phổ biến là đồng hồ cầm tay và đồng hồ để bàn. Loại cầm tay thuận tiện khi làm việc tại hiện trường, trong khi loại để bàn thường được sử dụng tại phòng thí nghiệm, bộ phận R&D và khu vực kiểm tra chất lượng sản phẩm.
Việc lựa chọn loại nào phụ thuộc vào đại lượng cần đo, dải đo, độ chính xác, tần suất sử dụng và môi trường làm việc.

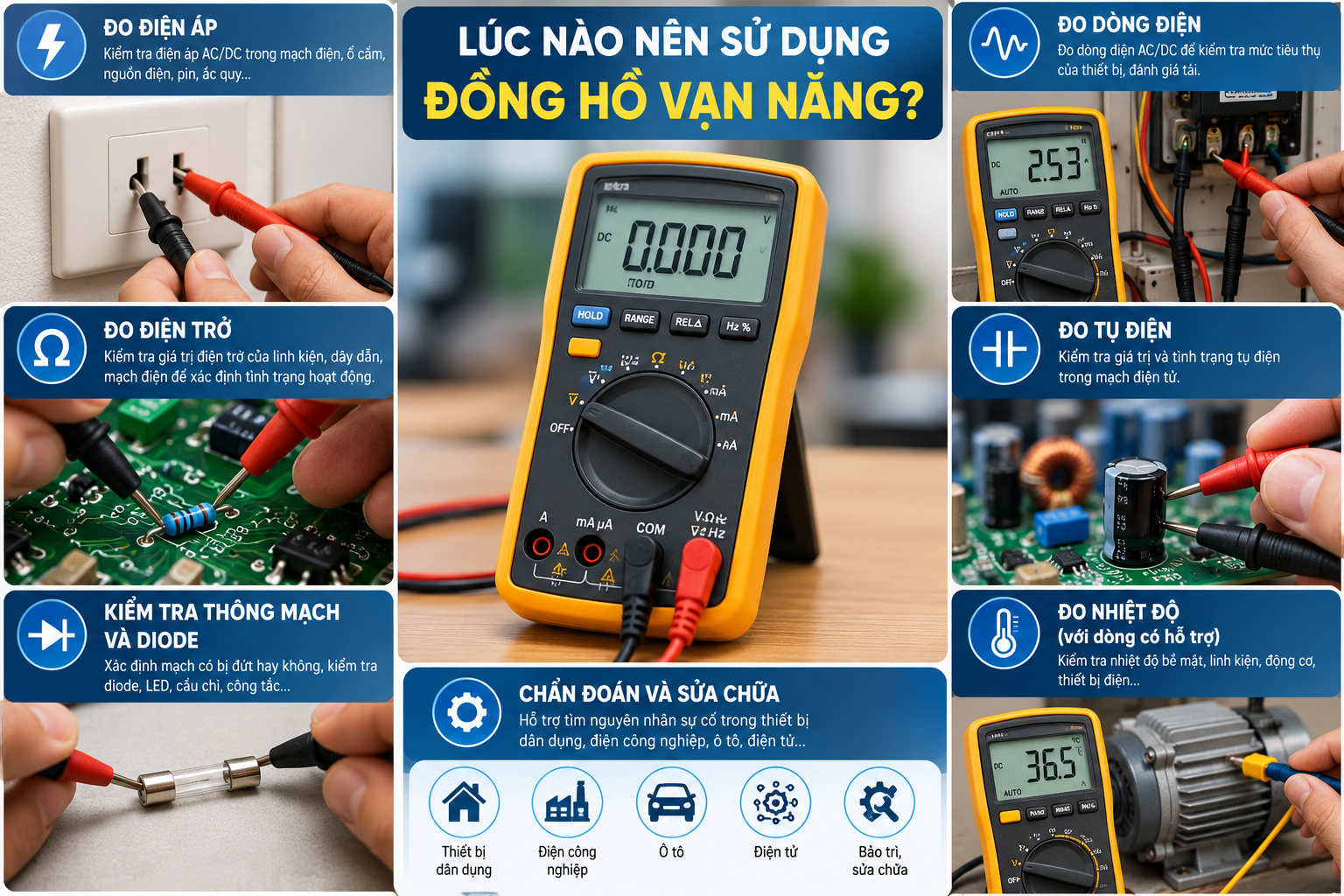

Lúc nào nên sử dụng đồng hồ vạn năng?
Khi cần kiểm tra điện áp của nguồn điện
Một trong những trường hợp phổ biến nhất là kiểm tra điện áp của nguồn cấp. Đồng hồ vạn năng giúp xác định điện áp thực tế có nằm trong giới hạn yêu cầu hay không, từ đó hỗ trợ đánh giá tình trạng hoạt động của thiết bị điện.
Ví dụ, khi kiểm tra bộ nguồn DC, kỹ thuật viên có thể sử dụng đồng hồ để đo điện áp đầu ra và so sánh với giá trị danh định. Nếu nguồn được thiết kế để cấp điện áp 12V nhưng kết quả đo thấp bất thường, cần kiểm tra thêm bộ nguồn, dây dẫn, đầu nối và tải.
Đối với nguồn điện xoay chiều, đồng hồ vạn năng có thể hỗ trợ kiểm tra điện áp cấp cho thiết bị gia dụng, máy móc hoặc hệ thống điện công nghiệp.
Tuy nhiên, cần chọn đúng chế độ ACV hoặc DCV, dải đo và cấp an toàn của thiết bị. Không sử dụng đồng hồ có định mức điện áp hoặc cấp CAT không phù hợp với vị trí đo.
Khi cần kiểm tra dây dẫn và phát hiện đứt mạch
Khi thiết bị không hoạt động, nguyên nhân có thể xuất phát từ dây dẫn bị đứt, đầu nối lỏng, cầu chì hỏng hoặc tiếp điểm bị oxy hóa.
Trong trường hợp này, chức năng kiểm tra thông mạch giúp xác định đường dẫn điện có liên tục hay không. Khi hai đầu dây được kết nối với nhau thông qua một đường dẫn tốt, đồng hồ thường phát tín hiệu âm thanh và hiển thị điện trở thấp.
Phép đo này đặc biệt hữu ích khi kiểm tra dây điện, cáp tín hiệu, công tắc, cầu chì và các mối nối trong thiết bị điện tử.
Lưu ý: Phải ngắt nguồn điện trước khi kiểm tra thông mạch hoặc đo điện trở. Nếu mạch có tụ điện, cần xả điện đúng quy trình trước khi tiến hành đo.
Khi cần kiểm tra điện trở của linh kiện
Điện trở là thông số quan trọng trong nhiều mạch điện tử. Khi cần xác định một điện trở có bị đứt, sai trị số hoặc thay đổi bất thường hay không, đồng hồ vạn năng là công cụ kiểm tra đơn giản và hiệu quả.
Chẳng hạn, kỹ thuật viên có thể đo điện trở của linh kiện trước khi lắp ráp hoặc kiểm tra linh kiện nghi ngờ bị hỏng trong quá trình sửa chữa.
Tuy nhiên, khi đo linh kiện đang nằm trong mạch, các thành phần kết nối song song có thể làm ảnh hưởng đến kết quả. Với những phép đo cần độ chính xác cao, nên cân nhắc tách linh kiện khỏi mạch hoặc sử dụng phương pháp đo chuyên dụng phù hợp.
Khi cần kiểm tra diode và tụ điện
Trong quá trình sửa chữa bo mạch điện tử, đồng hồ vạn năng thường được sử dụng để kiểm tra diode, cầu chỉnh lưu và một số loại linh kiện bán dẫn.
Chế độ kiểm tra diode giúp đánh giá đặc tính dẫn điện theo chiều thuận và chiều ngược. Kết quả đo có thể hỗ trợ phát hiện diode bị chập hoặc đứt, nhưng cần đối chiếu với cấu trúc mạch và thông số của linh kiện.
Đối với tụ điện, những model có chức năng đo điện dung cho phép kiểm tra sơ bộ giá trị thực tế so với giá trị danh định. Đây là cách hữu ích để phát hiện một số tụ điện suy giảm thông số.
Dù vậy, đo điện dung không thể thay thế hoàn toàn việc đánh giá các thông số như ESR, dòng rò hoặc khả năng chịu điện áp. Khi cần kiểm tra chuyên sâu, nên sử dụng thiết bị chuyên dụng tương ứng.
Khi cần sửa chữa thiết bị điện tử
Đồng hồ vạn năng là thiết bị gần như không thể thiếu đối với kỹ thuật viên sửa chữa điện tử. Khi một bo mạch không khởi động, nguồn cấp không ổn định hoặc một linh kiện có dấu hiệu bất thường, thiết bị giúp kiểm tra từng điểm đo và thu hẹp phạm vi tìm lỗi.
Ví dụ, khi sửa chữa một bộ nguồn, kỹ thuật viên có thể lần lượt kiểm tra điện áp đầu vào, điện áp sau chỉnh lưu, các đường nguồn DC và điện trở của những linh kiện liên quan khi đã ngắt điện.
Với các mạch điện tử có tín hiệu biến thiên nhanh, đồng hồ vạn năng có thể chưa đủ để quan sát dạng sóng hoặc xác định nguyên nhân lỗi. Khi đó, cần kết hợp với máy hiện sóng, máy phát tín hiệu hoặc thiết bị phân tích chuyên dụng.
Khi cần bảo trì hệ thống điện công nghiệp
Trong nhà máy, đồng hồ vạn năng được sử dụng để kiểm tra điện áp nguồn, tín hiệu điều khiển, dây dẫn, cảm biến và một số thành phần trong tủ điện.
Thiết bị giúp kỹ thuật viên xác định nhanh tình trạng bất thường trước khi tiến hành các bước kiểm tra chuyên sâu. Với những hệ thống sử dụng biến tần, bộ điều khiển hoặc nguồn chuyển mạch, việc lựa chọn đồng hồ có chức năng True RMS có thể hữu ích khi đo các dạng sóng không hình sin, miễn là tín hiệu nằm trong giới hạn băng thông và thông số đo của thiết bị.
Đối với môi trường công nghiệp, cần đặc biệt chú ý cấp an toàn CAT, điện áp định mức, chất lượng que đo và tình trạng cầu chì bảo vệ. Không nên chỉ dựa vào khả năng đo điện áp tối đa để đánh giá mức độ an toàn của đồng hồ.
Khi cần kiểm tra và đánh giá chất lượng sản phẩm
Trong bộ phận QA/QC, nghiên cứu và phát triển sản phẩm (R&D), đồng hồ vạn năng được sử dụng để kiểm tra thông số điện trước khi sản phẩm xuất xưởng hoặc trong quá trình thử nghiệm.
Ví dụ, khi kiểm tra bo mạch, bộ nguồn, linh kiện điện tử hoặc thiết bị điện, kỹ thuật viên có thể đo điện áp, dòng điện và điện trở để đối chiếu với yêu cầu kỹ thuật.
Nếu cần đo những biến thiên nhỏ, so sánh mẫu hoặc lưu trữ dữ liệu phục vụ phân tích, nên cân nhắc đồng hồ vạn năng có độ phân giải cao, khả năng ghi dữ liệu và giao tiếp với máy tính. Trong các ứng dụng này, độ phân giải hiển thị không đồng nghĩa với độ chính xác thực tế; cần kiểm tra thêm thông số sai số, độ ổn định và điều kiện đo của model cụ thể.
Khi cần kiểm tra nguồn và pin
Đồng hồ vạn năng cũng hữu ích khi kiểm tra pin, ắc quy và bộ nguồn DC. Người dùng có thể đo điện áp đầu cực để đánh giá sơ bộ trạng thái của nguồn điện.
Tuy nhiên, điện áp không phải là yếu tố duy nhất phản ánh dung lượng hoặc tình trạng pin. Một viên pin có thể cho điện áp bình thường khi không tải nhưng sụt áp đáng kể khi cấp dòng. Với yêu cầu đánh giá dung lượng, nội trở hoặc hiệu suất pin, cần sử dụng thêm thiết bị thử pin hay tải điện tử phù hợp.
Như vậy, đồng hồ vạn năng phù hợp cho các phép kiểm tra nhanh, nhưng không phải lúc nào cũng thay thế được thiết bị đo chuyên dụng.
Khi nào không nên chỉ sử dụng đồng hồ vạn năng?
Mặc dù có nhiều chức năng, đồng hồ vạn năng vẫn có những giới hạn nhất định.
Bạn nên cân nhắc sử dụng thiết bị khác hoặc kết hợp nhiều thiết bị khi:
- Cần quan sát dạng sóng, xung nhiễu hoặc tín hiệu biến thiên nhanh: nên sử dụng máy hiện sóng.
- Cần đo dòng điện lớn mà không muốn ngắt mạch: có thể cân nhắc ampe kìm phù hợp.
- Cần kiểm tra chính xác điện dung, ESR hoặc các đặc tính chuyên sâu của tụ điện: nên sử dụng máy đo LCR hoặc thiết bị chuyên dụng.
- Cần đo điện trở cách điện ở điện áp thử cao: nên sử dụng máy đo điện trở cách điện chuyên dụng.
- Cần ghi nhận nhiều kênh đo liên tục trong thời gian dài: nên xem xét bộ ghi dữ liệu hoặc hệ thống đo tự động.
Việc chọn đúng thiết bị sẽ giúp kết quả đáng tin cậy hơn và hạn chế những kết luận sai do sử dụng phương pháp đo không phù hợp.
Một số dòng đồng hồ vạn năng đáng tham khảo tại LIDINCO
Tùy theo ngân sách và mục đích sử dụng, người dùng có thể tham khảo các dòng đồng hồ vạn năng đang được giới thiệu trong danh mục sản phẩm của LIDINCO.
Matrix MDM-203 – lựa chọn cho nhu cầu cơ bản
Matrix MDM-203 là đồng hồ vạn năng số có chức năng True RMS và NCV theo thông tin danh mục sản phẩm. Model này có thể được cân nhắc cho các nhu cầu kiểm tra điện phổ thông, bảo trì cơ bản và sửa chữa thông thường.
Người dùng nên kiểm tra dải đo, cấp an toàn và các chức năng cụ thể trong tài liệu kỹ thuật trước khi lựa chọn.
Twintex TM197 – đồng hồ vạn năng True RMS
Twintex TM197 là model đồng hồ vạn năng cầm tay có True RMS, phù hợp để tham khảo khi cần một thiết bị phục vụ kiểm tra điện áp, dòng điện và các thông số điện thông dụng.
Đây là lựa chọn đáng cân nhắc cho kỹ thuật viên cần thiết bị nhỏ gọn để sử dụng thường xuyên. Cần đối chiếu thông số của phiên bản cụ thể để xác định mức độ phù hợp với công việc.
Sanwa CD800a – đồng hồ vạn năng cầm tay
Sanwa CD800a là một model đến từ thương hiệu Sanwa của Nhật Bản, được giới thiệu trong danh mục đồng hồ vạn năng của LIDINCO.
Thiết bị có thể phù hợp với người dùng cần đồng hồ cầm tay phục vụ kiểm tra điện và sửa chữa cơ bản. Khi mua, nên kiểm tra các chức năng đo, dải đo, phụ kiện đi kèm và yêu cầu an toàn của công việc.
Sanwa CD771 – phục vụ công việc đo kiểm thường xuyên
Sanwa CD771 là một lựa chọn khác dành cho người dùng đang tìm kiếm đồng hồ vạn năng cầm tay phục vụ công việc kỹ thuật.
Model này đáng để đưa vào danh sách so sánh khi lựa chọn thiết bị cho sửa chữa điện tử hoặc bảo trì. Việc quyết định mua nên dựa trên bảng thông số chính thức, cấp CAT, độ chính xác và các chức năng cần thiết thay vì chỉ dựa vào thương hiệu.
Hioki DT4256 – lựa chọn cho kỹ thuật viên chuyên nghiệp
Hioki DT4256 là đồng hồ vạn năng True RMS được LIDINCO giới thiệu trong nhóm thiết bị đo điện. Model này có thể được cân nhắc cho các công việc kiểm tra và bảo trì chuyên nghiệp, đặc biệt khi cần đối chiếu yêu cầu đo với thông số của thiết bị.
Trước khi sử dụng trong môi trường công nghiệp, cần xác minh cấp an toàn và giới hạn đo của model theo tài liệu nhà sản xuất.
Siglent SDM3045X – đồng hồ vạn năng để bàn
Siglent SDM3045X là đồng hồ vạn năng để bàn 4½ digit, phù hợp để tham khảo cho phòng thí nghiệm, sửa chữa điện tử và những công việc cần đo kiểm trên bàn kỹ thuật.
So với nhóm cầm tay, đồng hồ để bàn thường thuận tiện hơn trong các quy trình đo cố định. Khi lựa chọn, nên xem xét độ chính xác, tốc độ đo, khả năng kết nối và yêu cầu ghi dữ liệu.
Siglent SDM3055 – đồng hồ vạn năng để bàn 5½ digit
Siglent SDM3055 thuộc nhóm đồng hồ vạn năng để bàn 5½ digit. Model này có thể được cân nhắc khi công việc cần độ phân giải cao hơn so với những thiết bị phổ thông.
Đối với phòng R&D và QA/QC, người dùng nên đánh giá thêm độ chính xác theo từng phép đo, độ ổn định, tốc độ lấy mẫu và khả năng tích hợp vào hệ thống kiểm tra.
Siglent SDM3065X – phục vụ các phép đo chuyên sâu
Siglent SDM3065X là đồng hồ vạn năng để bàn 6½ digit, hướng đến những ứng dụng cần độ phân giải cao và khả năng đo kiểm chuyên sâu hơn.
Model này đáng tham khảo cho phòng thí nghiệm, nghiên cứu và phát triển sản phẩm hoặc quy trình kiểm tra cần theo dõi các thay đổi nhỏ của tín hiệu. Tuy nhiên, cần phân biệt độ phân giải với độ chính xác và kiểm tra thông số kỹ thuật trước khi đưa vào quy trình đo.
Người dùng có thể xem danh mục sản phẩm tại LIDINCO để đối chiếu các dòng đồng hồ vạn năng cầm tay và để bàn theo nhu cầu thực tế.
Kinh nghiệm chọn đồng hồ vạn năng phù hợp
Để chọn đúng thiết bị, bạn nên bắt đầu bằng việc xác định công việc cần thực hiện thay vì chỉ chọn model có nhiều chức năng.
Thứ nhất, xác định đại lượng cần đo. Nếu chủ yếu đo điện áp, dòng điện và thông mạch, một model phổ thông có thể đáp ứng tốt. Nếu cần đo điện trở lớn, dòng rất nhỏ hoặc điện áp thấp với độ chính xác cao, nên chọn thiết bị có thông số phù hợp.
Thứ hai, kiểm tra độ chính xác và độ phân giải. Độ phân giải cho biết mức thay đổi nhỏ nhất có thể hiển thị, trong khi độ chính xác thể hiện giới hạn sai lệch của kết quả đo theo điều kiện quy định.
Thứ ba, ưu tiên an toàn điện. Cấp CAT, điện áp định mức, cầu chì và que đo phải phù hợp với môi trường làm việc. Khi đo điện lưới hoặc tủ điện công nghiệp, cần tuân thủ quy trình an toàn và chỉ thực hiện nếu có chuyên môn phù hợp.
Thứ tư, cân nhắc tính năng bổ sung. True RMS, tự động chọn thang đo, lưu dữ liệu, kết nối máy tính và đo nhiệt độ có thể hữu ích tùy ứng dụng. Không nhất thiết phải mua thiết bị có tất cả các chức năng nếu công việc không yêu cầu.
Thứ năm, xem xét hiệu chuẩn và bảo trì. Với các phép đo dùng để nghiệm thu, kiểm tra chất lượng hoặc nghiên cứu, cần quan tâm đến tình trạng hiệu chuẩn, độ ổn định và khả năng truy xuất kết quả đo.
Lưu ý khi sử dụng đồng hồ vạn năng
Để hạn chế sai số và đảm bảo an toàn, người dùng cần ghi nhớ một số nguyên tắc quan trọng:
- Kiểm tra dây đo, đầu dò, cầu chì và vỏ thiết bị trước khi sử dụng.
- Chọn đúng chế độ đo AC, DC, điện trở hoặc dòng điện.
- Khi đo dòng điện, mắc đồng hồ nối tiếp với mạch theo hướng dẫn của nhà sản xuất; tuyệt đối không mắc trực tiếp ở chế độ đo dòng vào nguồn điện áp.
- Không đo điện trở hoặc thông mạch trên mạch đang cấp điện.
- Không vượt quá giới hạn điện áp, dòng điện và cấp an toàn của thiết bị.
- Đọc hướng dẫn sử dụng và thực hiện đúng quy trình an toàn khi đo điện áp nguy hiểm.
Nếu kết quả đo bất thường, nên kiểm tra lại cách mắc que đo, thang đo, trạng thái nguồn điện và điều kiện thử trước khi kết luận thiết bị hoặc linh kiện bị hỏng.
Kết luận
Hiểu rõ lúc nào nên sử dụng đồng hồ vạn năng giúp người dùng chủ động hơn trong kiểm tra điện áp, dòng điện, điện trở, thông mạch và xử lý sự cố thiết bị điện tử. Đây là công cụ hữu ích cho cả nhu cầu sửa chữa cơ bản lẫn các ứng dụng bảo trì, kiểm tra chất lượng và nghiên cứu kỹ thuật.
Tuy nhiên, hiệu quả đo phụ thuộc vào việc lựa chọn đúng model, sử dụng đúng phương pháp và tuân thủ các yêu cầu an toàn. Với công việc phổ thông, bạn có thể tham khảo các dòng Matrix, Twintex hoặc Sanwa. Đối với phòng thí nghiệm và quy trình đo kiểm chuyên sâu, các dòng đồng hồ vạn năng để bàn Siglent SDM3045X, SDM3055 và SDM3065X là những lựa chọn đáng đưa vào danh sách so sánh.
Nếu đang tìm kiếm đồng hồ vạn năng phù hợp, hãy tham khảo danh mục sản phẩm tại LIDINCO và đối chiếu thông số kỹ thuật với nhu cầu đo thực tế để lựa chọn thiết bị hiệu quả, an toàn và tiết kiệm chi phí.
