Một tụ điện có thể trông bình thường khi đo bằng đồng hồ vạn năng (multimeter), hiển thị đúng mức điện dung được ghi trên vỏ, nhưng vẫn là nguyên nhân khiến đường cấp nguồn bị nhiễu hoặc bo mạch bị khởi động lại (reset) khi chịu tải. Đó là lúc quyết định lựa chọn giữa máy đo ESR và đồng hồ vạn năng trở nên thực tế thay vì chỉ mang tính lý thuyết.
Cả hai thiết bị này đều đo lường các đặc tính điện hữu ích, nhưng chúng dùng để trả lời cho những câu hỏi khác nhau. Việc chọn đúng công cụ có thể giúp loại bỏ hàng giờ đồng hồ thay thế linh kiện không cần thiết trong quá trình gỡ lỗi (debugging) bảng mạch in (PCB).
Phụ lục bài viết

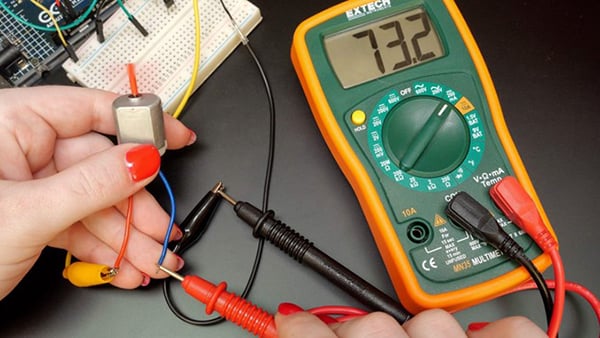

Đồng hồ vạn năng cho bạn biết điều gì?
Đồng hồ vạn năng kỹ thuật số (digital multimeter) là thiết bị đa dụng có mặt trên hầu hết mọi bàn làm việc điện tử. Nó đo điện áp DC, điện áp AC, dòng điện, điện trở, tính liên tục (continuity) và thường đo cả độ sụt áp của đi-ốt. Nhiều model còn tích hợp các chức năng kiểm tra điện dung, tần số, nhiệt độ hoặc đo transistor. Đối với các bài kiểm tra bo mạch cơ bản, những chức năng này là không thể thiếu.
Khi xử lý sự cố tụ điện, đồng hồ vạn năng có thể xác định được các lỗi rõ ràng. Một bài kiểm tra điện trở hoặc tính liên tục có thể phát hiện ra một tụ điện bị ngắn mạch. Chế độ đo điện dung có thể chỉ ra xem một linh kiện sau khi tháo ra có bị giảm giá trị quá nhiều so với mức danh định hay không.
Việc đo điện áp xác nhận xem đường nguồn cấp có hoạt động không, và chế độ đo đi-ốt có thể nhanh chóng làm lộ ra các điểm ngắn mạch xung quanh các linh kiện bán dẫn (semiconductors).
Hạn chế ở đây là các phép đo điện dung của đồng hồ vạn năng thông thường chủ yếu chỉ tập trung vào giá trị điện dung. Chúng thường không đánh giá được sự hao hụt (loss) bên trong tụ điện ở một tần số hoạt động có ý nghĩa. Một tụ điện hóa (electrolytic capacitor) bị suy giảm chất lượng vẫn có thể giữ đủ điện dung để vượt qua bài kiểm tra điện dung cơ bản, trong khi điện trở trong của nó đã tăng lên đáng kể.
Dưới tác động của dòng điện gợn sóng (ripple current), mức điện trở đó sẽ tạo ra sự sụt áp, sinh nhiệt và làm cho hiệu suất cấp nguồn trở nên thiếu ổn định.
Đồng hồ vạn năng cũng sử dụng các dây đo (test leads). Dây đo thì linh hoạt và đa năng, nhưng chúng lại làm tăng thời gian thao tác và gây khó khăn cho việc tiếp xúc chính xác trên các linh kiện dán bề mặt (SMD) kích thước nhỏ như 0402, 0201. Điện trở của dây đo, chất lượng tiếp xúc và việc phải chọn chức năng đo thủ công có thể trở thành vấn đề lớn khi các kỹ thuật viên phải phân loại linh kiện hoặc kiểm tra số lượng lớn trên các bo mạch dày đặc.

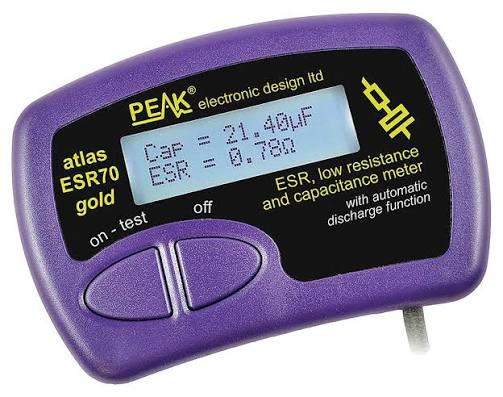

Máy đo ESR đo lường điều gì?
ESR là viết tắt của điện trở nối tiếp tương đương (equivalent series resistance). Nó mô hình hóa phần điện trở không mong muốn của một tụ điện thực tế. Trong một tụ điện lý tưởng, dòng điện chảy qua mà không có sự suy hao điện trở. Nhưng các tụ điện thực tế luôn tồn tại điện trở cực (electrode resistance), điện trở chất điện phân, điện trở dây dẫn hoặc đầu cực tiếp xúc, và nhiều yếu tố hao hụt khác. ESR gộp tất cả các hao hụt này lại thành một thông số có giá trị.
Máy đo ESR áp dụng một tín hiệu kiểm tra AC biên độ nhỏ và đo lường mức điện trở nối tiếp hiệu dụng của linh kiện tại một tần số kiểm tra cụ thể. Bởi vì sử dụng phương pháp AC, nó có thể đánh giá được một đặc tính mà phép đo điện trở DC cơ bản không thể cô lập được.
Kết quả này giúp xác định xem liệu tụ điện có khả năng chịu được dòng gợn sóng và hỗ trợ hoạt động ổn định trong các bộ nguồn xung (switching supplies), mạch âm thanh, bo mạch điều khiển (control boards) và các ứng dụng đòi hỏi cao khác hay không.
Một kết quả đo ESR cao thường là một dấu hiệu rõ ràng cho thấy một tụ điện hóa nhôm (aluminum electrolytic capacitor) đang sắp hỏng, đặc biệt là khi kết quả đo điện dung trông vẫn có vẻ ổn. Điều này làm cho việc đo ESR trở nên cực kỳ giá trị cho việc khoanh vùng lỗi (fault isolation): thay vì phải cất công thay thế mọi tụ điện cũ kỹ trên bo mạch, kỹ thuật viên có thể dễ dàng xác định được chính xác các linh kiện có khả năng gây ra sự cố cao nhất.
Tuy nhiên, ESR không phải là một con số thần kỳ có thể áp dụng chung để phán quyết “đạt – hỏng” cho mọi trường hợp. Một giá trị ESR được cho là chấp nhận được còn phụ thuộc vào mức điện dung, điện áp định mức (voltage rating), công nghệ tụ điện, kích thước vỏ (package size), nhiệt độ và nhiệm vụ dự kiến trong mạch.
Không thể lấy một chuẩn chung để đánh giá một tụ điện polymer có ESR thấp với một tụ điện hóa đa dụng có cùng mức điện dung. Dữ liệu từ nhà sản xuất (manufacturer) hoặc việc đối chiếu với một bo mạch đang hoạt động tốt (known-good board) sẽ là nguồn tham chiếu đáng tin cậy nhất.
Máy đo ESR so với Đồng hồ vạn năng trong việc tìm lỗi tụ điện
Sự khác biệt trực tiếp nhất rất đơn giản: một đồng hồ vạn năng xác định xem một tụ điện có bị hở mạch, ngắn mạch, hay giá trị còn gần với điện dung dự kiến hay không; trong khi máy đo ESR đánh giá sự hao hụt điện trở – nguyên nhân có thể gây ra hỏng hóc dưới các điều kiện vận hành thực tế. Không có thiết bị nào thay thế hoàn toàn cho thiết bị nào.
Hãy xem xét một tụ điện hóa 470 µF nằm ở tầng đầu ra của một bộ nguồn xung. Đồng hồ vạn năng có thể đo được giá trị 430 µF sau khi tháo tụ điện ra khỏi mạch. Kết quả này có vẻ hợp lý, nhất là khi xét đến sai số (tolerance) của linh kiện.
Thế nhưng, nếu chỉ số ESR của nó đã tăng từ một phần nhỏ của ohm lên đến vài ohms, thì chiếc tụ điện này có thể không còn khả năng lọc gợn sóng (ripple) một cách hiệu quả nữa. Bộ nguồn khi đó có thể bị dao động, sinh ra nhiễu (noise) quá mức, hoặc không thể khởi động một cách ổn định.
Trong trường hợp đó, phép đo ESR tìm ra được vấn đề mà nếu chỉ đo điện dung sẽ bị bỏ sót. Ngược lại, máy đo ESR không phải là công cụ đầu tiên nên dùng khi một bo mạch đã “chết” hoàn toàn. Việc kiểm tra tính liên tục của cầu chì (fuse), điện áp đầu vào (input voltage), các đường nguồn cấp, chạm chập ra mass (shorts to ground), và các tiếp giáp đi-ốt vẫn là công việc của đồng hồ vạn năng.
Quy trình làm việc nhanh nhất không phải là chọn một dụng cụ cho mọi mục đích đo đạc. Thay vào đó, hãy sử dụng từng công cụ ở nơi mà phương pháp đo lường của nó thực sự phát huy tác dụng.
Đo lường trực tiếp trên mạch (In-circuit testing): nhanh chóng, nhưng không phải bằng chứng tuyệt đối
Một ưu điểm lớn của việc kiểm tra ESR là nhiều tụ điện có thể được kiểm tra trực tiếp ngay trên mạch. Các đường mạch song song có thể ít ảnh hưởng đến kết quả đo ESR khi thiết bị đo sử dụng một tín hiệu kiểm tra AC mức thấp phù hợp. Điều này có thể tăng tốc độ chẩn đoán đáng kể vì kỹ thuật viên không cần phải rã hàn (desolder) mọi tụ điện khả nghi trước khi đưa ra đánh giá ban đầu.
Thế nhưng, các chỉ số đọc trực tiếp trên mạch đòi hỏi phải có sự phán đoán. Các tụ điện mắc song song có thể làm cho chỉ số ESR trông thấp hơn giá trị thực tế của một linh kiện riêng lẻ. Các cuộn cảm, đường mạch điện trở thấp, linh kiện bán dẫn và mạch chủ động (active circuitry) cũng có thể làm sai lệch kết quả.
Một kết quả đo đáng ngờ cần được đối chiếu với các vị trí giống hệt ở gần đó, với tài liệu sơ đồ mạch, hoặc với một cụm bo mạch chuẩn đang hoạt động tốt nếu có. Nếu kết quả vẫn chưa rõ ràng, hãy cách ly một cực hoặc tháo hẳn linh kiện ra để xác nhận.
Luôn nhớ phải ngắt điện bo mạch và xả điện cho các tụ điện trước khi kết nối bất kỳ máy đo ESR hoặc LCR nào. Năng lượng điện còn tích tụ có thể làm hỏng máy đo, làm sai lệch kết quả đọc và gây ra rủi ro về an toàn. Một tín hiệu kiểm tra điện áp thấp không có nghĩa là sẽ an toàn khi đo trên một mạch vẫn còn đang tích điện.
Tại sao máy đo LCR lại tăng thêm sự chắc chắn?
Một máy đo LCR chuyên dụng mở rộng bức tranh chẩn đoán vượt ra khỏi giới hạn của ESR. Nó đo lường điện cảm (inductance), điện dung (capacitance), điện trở (resistance), trở kháng (impedance), hệ số tiêu tán (dissipation factor) và hệ số chất lượng (quality factor), tùy thuộc vào loại linh kiện và điều kiện kiểm tra. Điều này đặc biệt hữu ích khi linh kiện khả nghi không phải là tụ điện hóa.
Ví dụ, một tụ gốm nhiều lớp (MLCC) bị nứt có thể làm thay đổi điện dung, một cuộn cảm bị hỏng có thể bị thay đổi điện cảm hoặc có điện trở quá mức, và một linh kiện SMD chưa rõ thông số có thể cần được nhận dạng trước khi thực hiện làm lại (rework). Một thiết bị LCR có thể đo lường chính xác các đặc tính định hình nên linh kiện đó, thay vì buộc kỹ thuật viên phải suy đoán thông qua một kết quả đo điện trở hay tính liên tục chung chung.
Tần số kiểm tra đóng vai trò rất quan trọng ở đây. Tụ điện và cuộn cảm là các linh kiện có tính phụ thuộc vào tần số, vì vậy một chỉ số đọc được ở tần số này có thể không phản ánh đúng hành vi của nó ở một tần số khác. Một thiết bị đo lường thực tế cần phải làm rõ các điều kiện kiểm tra và lựa chọn được các dải đo phù hợp mà không làm chậm thao tác của người dùng. Chức năng tự động chọn dải đo (automatic range selection) đặc biệt có giá trị khi phải thao tác chuyển đổi nhanh giữa các linh kiện SMD hỗn hợp trên một bo mạch.
Tiếp xúc que đo làm thay đổi quy trình làm việc
Khả năng của thiết bị đo chỉ thực sự hữu ích khi các que đo có thể tiếp xúc với linh kiện một cách chính xác. Các que đo đồng hồ vạn năng tiêu chuẩn rất phù hợp với các đầu nối, dây dẫn, giắc cắm và các linh kiện xuyên lỗ (through-hole components) có kích thước lớn. Nhưng chúng kém hiệu quả hơn khi dùng để đo các linh kiện chip rời hoặc khi phải với tới hai chân tiếp xúc SMD nằm sát nhau mà không bị trượt tay.

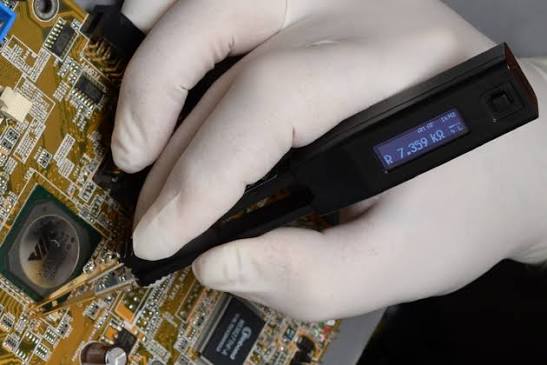

Que đo dạng nhíp (tweezer probes) với độ chính xác cao sẽ giải quyết một vấn đề khác biệt. Chúng đặt cả hai điểm tiếp xúc vào cùng một tay, vì vậy người dùng có thể gắp một linh kiện hoặc chạm trực tiếp vào các chân của nó trong khi quan sát kết quả đọc ngay lập tức. Các đầu tip mạ vàng và kỹ thuật đo kiểu Kelvin giúp giảm thiểu ảnh hưởng của điện trở tiếp xúc (contact resistance), một yếu tố trở nên cực kỳ quan trọng khi đánh giá các giá trị điện trở hoặc ESR thấp.
Đối với công tác phân loại SMD, kiểm tra linh kiện đầu vào và sửa chữa PCB mật độ cao, tính năng nhận dạng linh kiện chỉ bằng một cú chạm (one-touch component identification) có thể tiết kiệm thời gian nhiều hơn so với một thiết bị để bàn cao cấp yêu cầu phải thiết lập dây đo cho từng linh kiện một.
Các dòng nhíp thông minh (Smart Tweezers) kết hợp phương pháp tiếp xúc nhỏ gọn bằng một tay này với chức năng đo LCR tự động, cho phép kỹ thuật viên kiểm tra điện dung, điện trở, điện cảm, trở kháng và ESR mà không cần phải chọn dải đo thủ công cho từng linh kiện.
Lựa chọn thiết bị đo lường dựa trên câu hỏi về lỗi
Hãy sử dụng đồng hồ vạn năng khi bạn có các thắc mắc về điện áp, tính liên tục, điểm ngắn mạch, cực tính (polarity), hành vi của đi-ốt hoặc điện trở cơ bản. Nó là công cụ tuyến đầu thiết yếu nhất để xác minh xem một mạch điện có được cấp nguồn hay không và liệu có tồn tại các lỗi hiển nhiên hay không.
Hãy sử dụng máy đo ESR khi câu hỏi đặt ra là liệu một tụ điện có đang bị suy hao khiến nó ảnh hưởng đến khả năng xử lý gợn sóng hoặc độ ổn định của nguồn cấp hay không. Nó đặc biệt hiệu quả trong việc xử lý các tụ điện hóa bị lão hóa, khoanh vùng trực tiếp trên mạch một cách nhanh chóng, và cho các trường hợp sửa chữa mà chỉ riêng kết quả đọc điện dung không thể giải thích được sự cố.
Hãy sử dụng máy đo LCR với que đo dạng nhíp chính xác khi công việc liên quan đến việc nhận dạng các linh kiện hỗn hợp, các linh kiện SMD kích thước nhỏ, phân loại linh kiện, hoặc khi đối mặt với một lỗi bo mạch có thể bao hàm cả tụ điện, cuộn cảm hoặc điện trở. Các chế độ đo lường bổ sung này sẽ giúp giảm bớt việc phải phỏng đoán và tránh tình trạng coi mọi linh kiện chưa biết đều là vấn đề của tụ điện.
Một phép đo lường hữu dụng nhất là phép đo có khả năng thu hẹp ngay lập tức phạm vi lỗi. Hãy bắt đầu với các triệu chứng của mạch, chọn thông số đo có thể giải thích cho triệu chứng đó, và thực hiện tiếp xúc sạch sẽ (chuẩn xác) với linh kiện. Phương pháp tiếp cận này sẽ biến một con số đọc được trên màn hình máy đo trở thành một quyết định sửa chữa nhanh chóng và chuẩn xác.
