Giới thiệu về máy đo điện trở
Máy đo điện trở là một trong những thiết bị đo lường điện quan trọng, được sử dụng rộng rãi trong các ngành điện, điện tử, cơ khí, sản xuất công nghiệp và nghiên cứu khoa học. Thiết bị này giúp xác định giá trị điện trở của linh kiện, dây dẫn, cuộn dây động cơ, hệ thống tiếp địa và nhiều thiết bị điện khác.
Việc sử dụng máy đo điện trở đúng cách không chỉ giúp đảm bảo độ chính xác của kết quả đo mà còn kéo dài tuổi thọ của thiết bị và đảm bảo an toàn cho người sử dụng. Trong bài viết này, chúng ta sẽ tìm hiểu chi tiết về cấu tạo, nguyên lý hoạt động và cách sử dụng máy đo điện trở hiệu quả.
Máy đo điện trở là gì?
Máy đo điện trở là thiết bị dùng để xác định mức cản trở dòng điện của một vật dẫn hoặc linh kiện điện. Giá trị điện trở thường được biểu thị bằng đơn vị Ohm (Ω), kiloohm (kΩ) hoặc megaohm (MΩ).
Hiện nay trên thị trường có nhiều loại máy đo điện trở khác nhau như:
- Đồng hồ vạn năng kỹ thuật số (Digital Multimeter)
- Máy đo điện trở cách điện (Megger)
- Máy đo điện trở đất
- Máy đo điện trở thấp Micro Ohm Meter
- Máy đo điện trở chuyên dụng trong phòng thí nghiệm
Mỗi loại được thiết kế để phục vụ các mục đích đo lường khác nhau.
Nguyên lý hoạt động của máy đo điện trở
Máy đo điện trở hoạt động dựa trên định luật Ohm:
Trong đó:
- R là điện trở (Ω)
- U là điện áp (V)
- I là cường độ dòng điện (A)
Thiết bị sẽ phát ra một dòng điện nhỏ qua đối tượng cần đo, sau đó tính toán điện trở dựa trên điện áp và dòng điện thu được.

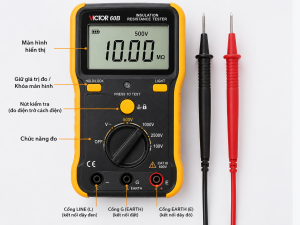

Các bộ phận cơ bản của máy đo điện trở
Mặc dù có nhiều chủng loại khác nhau nhưng phần lớn các máy đo điện trở đều gồm:
Màn hình hiển thị
Hiển thị kết quả đo dưới dạng số hoặc kim chỉ thị.
Núm xoay chức năng
Dùng để lựa chọn thang đo điện trở phù hợp.
Cổng kết nối que đo
Thông thường gồm:
- COM (âm)
- Ω (điện trở)
- VΩHz
Que đo
Bao gồm:
- Que đỏ (dương)
- Que đen (âm)
Nguồn cấp
Có thể sử dụng pin hoặc nguồn điện tích hợp.
Chuẩn bị trước khi đo điện trở
Trước khi tiến hành đo, cần thực hiện một số bước chuẩn bị quan trọng:
Kiểm tra tình trạng thiết bị
- Đảm bảo pin còn đủ năng lượng.
- Kiểm tra dây đo không bị đứt hoặc hở.
- Vệ sinh đầu tiếp xúc nếu cần thiết.
Ngắt nguồn điện
Đây là bước cực kỳ quan trọng.
Không được đo điện trở khi mạch đang mang điện vì có thể:
- Làm hỏng máy đo.
- Gây sai số kết quả.
- Tạo nguy cơ mất an toàn cho người sử dụng.
Xác định phạm vi điện trở cần đo
Ước lượng trước giá trị điện trở giúp lựa chọn thang đo phù hợp và tăng độ chính xác.

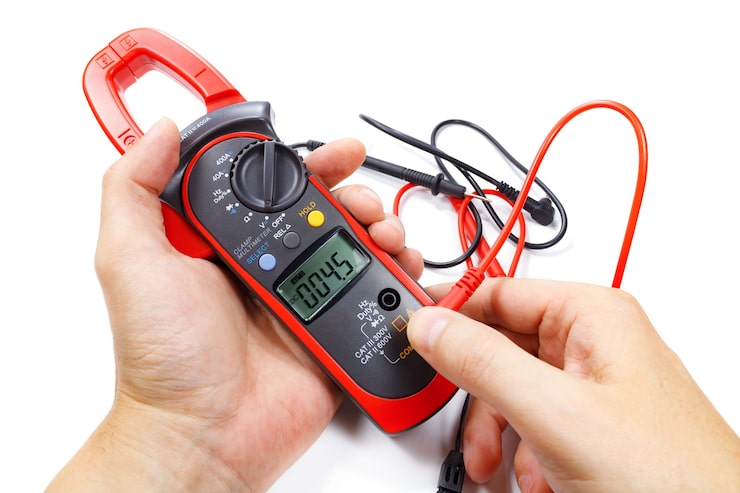

Cách sử dụng máy đo điện trở bằng đồng hồ vạn năng
Đây là phương pháp phổ biến nhất hiện nay.
Bước 1: Cắm que đo
- Que đen vào cổng COM.
- Que đỏ vào cổng Ω.
Bước 2: Chọn chế độ đo điện trở
Xoay núm chức năng về vị trí:
Ω
hoặc lựa chọn các thang:
- 200 Ω
- 2 kΩ
- 20 kΩ
- 200 kΩ
- 2 MΩ
tùy theo giá trị dự kiến.
Bước 3: Chạm que đo vào hai đầu điện trở
Đặt:
- Que đỏ vào một đầu.
- Que đen vào đầu còn lại.
Đảm bảo tiếp xúc chắc chắn.
Bước 4: Đọc kết quả
Kết quả sẽ hiển thị trên màn hình LCD.
Ví dụ:
- 100 Ω
- 4.7 kΩ
- 1.2 MΩ
Nếu màn hình hiển thị:
- OL
- 1
- Overload
thì cần chuyển sang thang đo lớn hơn.

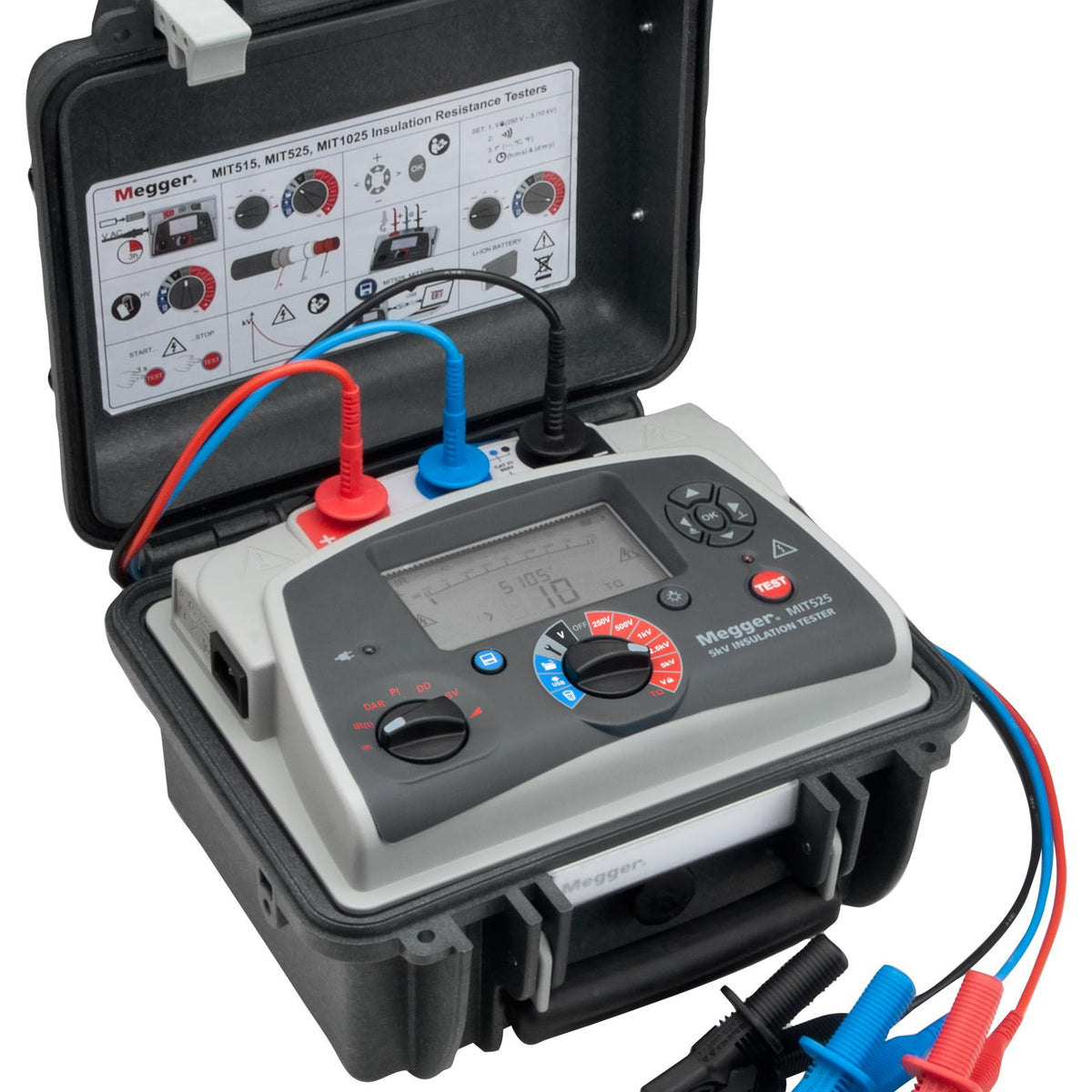

Cách đo điện trở cách điện bằng Megger

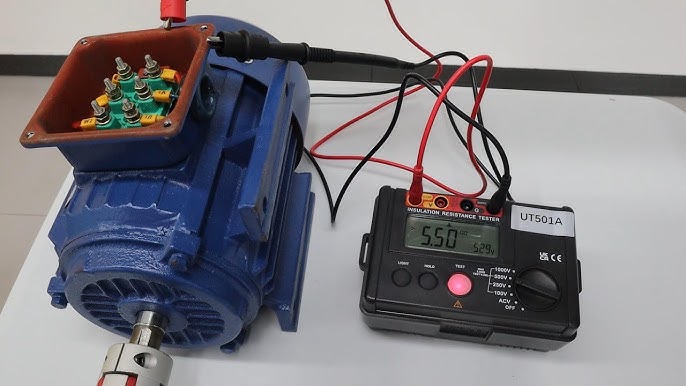

Máy đo điện trở cách điện thường được sử dụng để kiểm tra:
- Động cơ điện
- Máy biến áp
- Cáp điện
- Hệ thống điện công nghiệp
Bước 1: Ngắt hoàn toàn nguồn điện
Đảm bảo thiết bị không còn điện áp tồn dư.
Bước 2: Kết nối dây đo
Kết nối theo hướng dẫn của nhà sản xuất.
Bước 3: Chọn điện áp thử nghiệm
Các mức phổ biến:
- 250 V
- 500 V
- 1000 V
- 2500 V
Bước 4: Tiến hành đo
Nhấn nút TEST hoặc quay tay phát điện áp tùy loại thiết bị.
Bước 5: Đọc kết quả
Kết quả thường hiển thị theo đơn vị:
- MΩ
- GΩ
Giá trị càng cao chứng tỏ lớp cách điện càng tốt.
Cách đo điện trở đất
Máy đo điện trở đất được dùng để đánh giá chất lượng hệ thống tiếp địa.
Các bước thực hiện
- Cắm cọc phụ theo tiêu chuẩn.
- Kết nối dây đo vào các cực tương ứng.
- Chọn chế độ đo điện trở đất.
- Tiến hành đo.
- Ghi nhận kết quả.
Thông thường:
- Dưới 4 Ω: đạt yêu cầu cho nhiều công trình.
- Dưới 1 Ω: yêu cầu cao đối với trạm điện và nhà máy.
Những lưu ý quan trọng khi sử dụng máy đo điện trở
Không đo trên mạch có điện
Đây là nguyên tắc quan trọng nhất.
Chọn đúng thang đo
Thang đo quá thấp có thể gây báo quá tải.
Không chạm tay vào đầu đo
Điện trở cơ thể người có thể ảnh hưởng đến kết quả.
Hiệu chuẩn định kỳ
Giúp đảm bảo độ chính xác lâu dài của thiết bị.
Bảo quản đúng cách
- Tránh ẩm ướt.
- Tránh va đập mạnh.
- Bảo quản trong hộp chuyên dụng.
Các lỗi thường gặp khi đo điện trở
Kết quả hiển thị OL
Nguyên nhân:
- Thang đo quá nhỏ.
- Điện trở quá lớn.
- Đứt mạch.
Kết quả không ổn định
Nguyên nhân:
- Tiếp xúc kém.
- Pin yếu.
- Nhiễu điện từ.
Sai số lớn
Nguyên nhân:
- Thiết bị chưa hiệu chuẩn.
- Đo trong môi trường nhiệt độ cao.
- Đầu đo bị oxy hóa.
Ứng dụng của máy đo điện trở
Ngày nay, máy đo điện trở được ứng dụng rộng rãi trong nhiều lĩnh vực:
Ngành điện công nghiệp
- Kiểm tra hệ thống điện.
- Đo điện trở cách điện.
- Kiểm tra tiếp địa.
Ngành điện tử
- Đo điện trở linh kiện.
- Kiểm tra bo mạch.
- Sửa chữa thiết bị điện tử.
Phòng thí nghiệm
- Thực hiện thí nghiệm vật lý.
- Nghiên cứu vật liệu dẫn điện.
- Kiểm tra thiết bị nghiên cứu khoa học.
Bảo trì máy móc
- Kiểm tra cuộn dây động cơ.
- Đánh giá tình trạng thiết bị.
Kết luận
Máy đo điện trở là thiết bị không thể thiếu trong công tác kiểm tra, bảo trì và nghiên cứu các hệ thống điện. Việc nắm vững cách sử dụng máy đo điện trở giúp người dùng thu được kết quả chính xác, nâng cao hiệu quả công việc và đảm bảo an toàn trong quá trình đo lường.
Dù sử dụng đồng hồ vạn năng, máy đo điện trở cách điện hay máy đo điện trở đất, người dùng cần tuân thủ đúng quy trình thao tác, lựa chọn thang đo phù hợp và kiểm tra thiết bị định kỳ. Điều này không chỉ giúp kéo dài tuổi thọ của thiết bị phòng thí nghiệm và thiết bị đo điện mà còn góp phần đảm bảo độ tin cậy của các kết quả đo trong thực tế.
