Cổng logic – Nền tảng của hệ thống số và máy tính hiện đại

Giới thiệu chung về cổng logic

Trong kỷ nguyên số hóa, hầu như mọi thiết bị điện tử xung quanh chúng ta – từ điện thoại thông minh, máy tính, tivi, xe hơi cho đến các hệ thống điều khiển công nghiệp – đều hoạt động dựa trên nguyên lý xử lý tín hiệu số. Cốt lõi của quá trình xử lý này chính là cổng logic. Cổng logic là những khối mạch cơ bản thực hiện các phép toán logic đơn giản, từ đó xây dựng nên những hệ thống phức tạp như bộ xử lý trung tâm (CPU), bộ nhớ, mạch điều khiển và các hệ thống nhúng.

Nói một cách đơn giản, cổng logic là các mạch điện tử có đầu vào và đầu ra, trong đó đầu ra được xác định dựa trên trạng thái logic của các đầu vào theo một quy luật nhất định. Các trạng thái logic này thường được biểu diễn bằng hai giá trị: 0 và 1, tương ứng với mức điện áp thấp và cao.

Lịch sử hình thành và phát triển của cổng logic

Khái niệm cổng logic bắt nguồn từ đại số Boolean, do nhà toán học George Boole đề xuất vào giữa thế kỷ 19. Đại số Boolean mô tả các phép toán logic dựa trên hai giá trị đúng (True) và sai (False). Ban đầu, lý thuyết này chỉ mang tính toán học thuần túy, chưa có ứng dụng thực tiễn rõ ràng.

Đến những năm 1930–1940, khi các nhà khoa học bắt đầu nghiên cứu máy tính điện tử, đại số Boolean được áp dụng để thiết kế các mạch điện có khả năng thực hiện các phép toán logic. Từ các rơ-le điện cơ, ống chân không, rồi đến transistor và mạch tích hợp (IC), cổng logic ngày càng trở nên nhỏ gọn, nhanh hơn và tiêu thụ ít năng lượng hơn. Ngày nay, hàng tỷ cổng logic có thể được tích hợp trong một con chip duy nhất.

Khái niệm và nguyên lý hoạt động của cổng logic

Một cổng logic nhận một hoặc nhiều tín hiệu đầu vào và tạo ra một tín hiệu đầu ra duy nhất. Các tín hiệu này ở dạng số, thường là:

• Logic 0: mức điện áp thấp (ví dụ 0V)

• Logic 1: mức điện áp cao (ví dụ 5V hoặc 3.3V)

Nguyên lý hoạt động của cổng logic dựa trên các linh kiện bán dẫn như transistor. Tùy theo cách mắc transistor, mạch sẽ cho phép hoặc không cho phép dòng điện đi qua, từ đó tạo ra đầu ra tương ứng với quy tắc logic đã định.

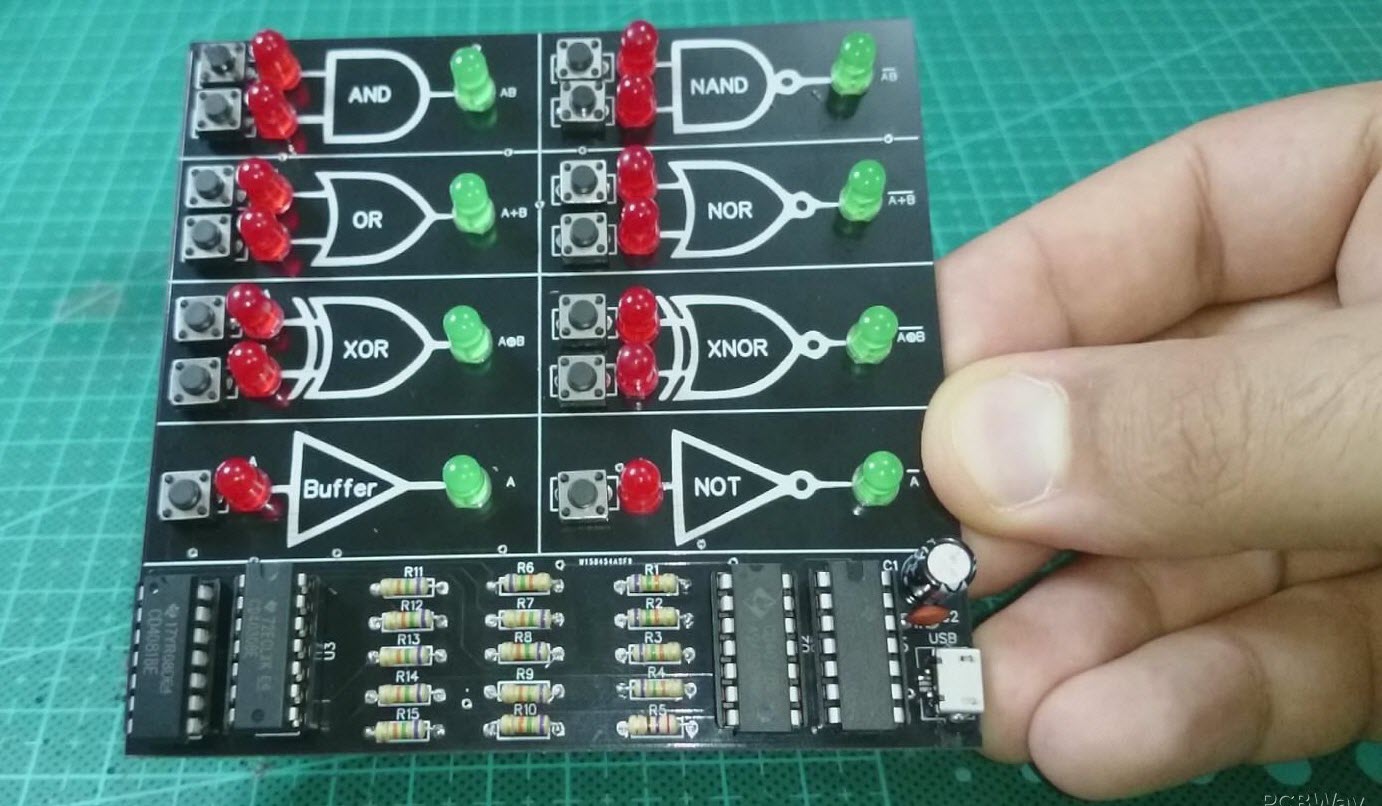

Các loại cổng logic cơ bản

Cổng AND

Cổng AND (VÀ) cho ra đầu ra logic 1 chỉ khi tất cả các đầu vào đều là 1. Nếu chỉ cần một đầu vào là 0, đầu ra sẽ là 0.

• Ứng dụng: kiểm tra điều kiện đồng thời, hệ thống an toàn, điều khiển công nghiệp.

Cổng OR

Cổng OR (HOẶC) cho ra đầu ra logic 1 khi có ít nhất một đầu vào là 1. Chỉ khi tất cả đầu vào đều là 0 thì đầu ra mới là 0.

• Ứng dụng: hệ thống báo động, mạch kích hoạt đa điều kiện.

Cổng NOT

Cổng NOT (KHÔNG hay đảo) chỉ có một đầu vào và thực hiện phép đảo logic:

• Đầu vào 1 → đầu ra 0

• Đầu vào 0 → đầu ra 1

• Ứng dụng: tạo tín hiệu đảo, xử lý logic phủ định.

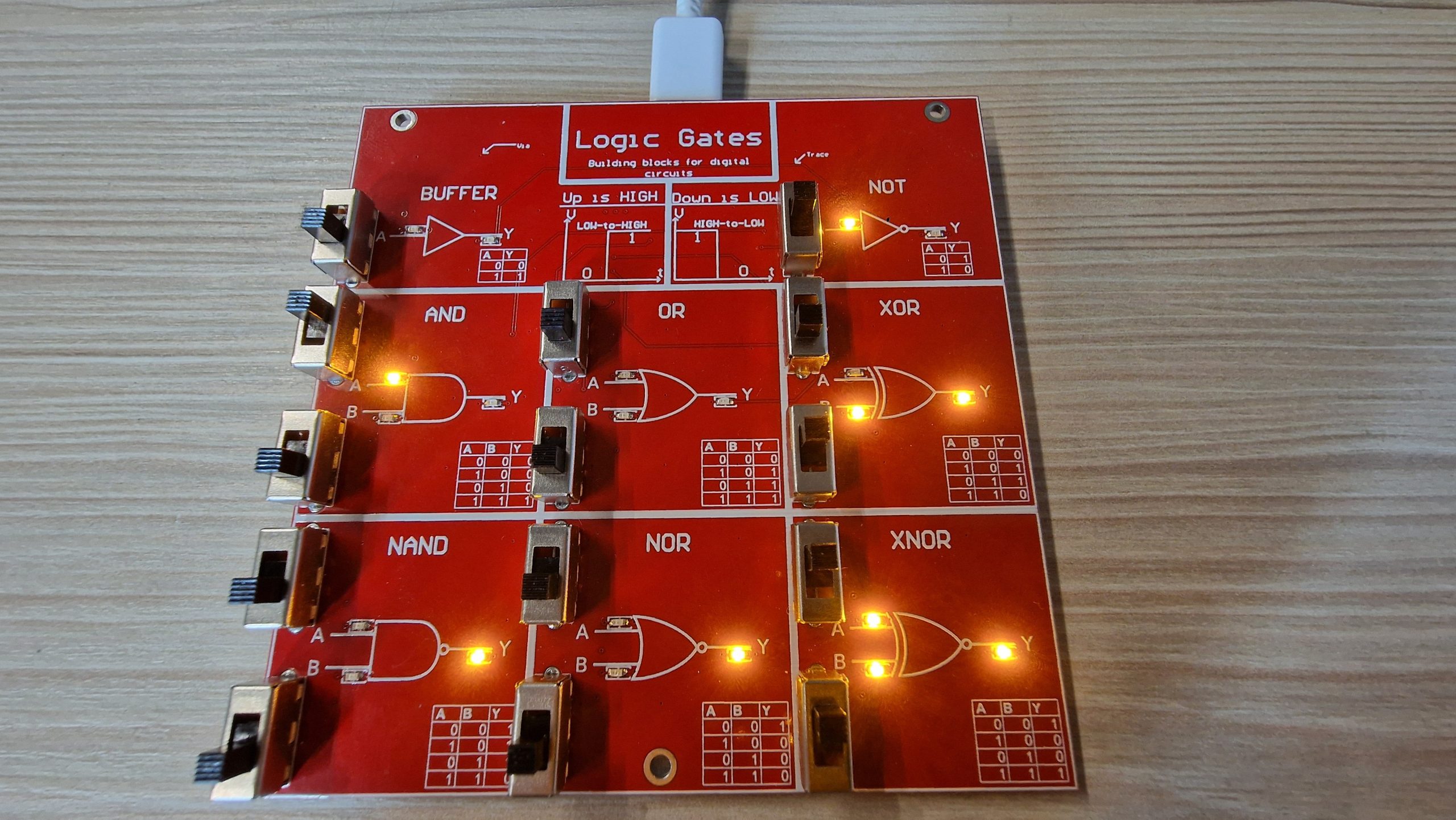

Các cổng logic mở rộng và cổng đặc biệt

Cổng NAND

Cổng NAND là sự kết hợp của cổng AND và cổng NOT. Đầu ra của NAND bằng phủ định của AND. Đây là một trong những cổng quan trọng nhất vì có thể dùng riêng cổng NAND để xây dựng mọi cổng logic khác.

Cổng NOR

Cổng NOR là phủ định của cổng OR. Tương tự NAND, NOR cũng là một cổng “toàn năng” có thể xây dựng mọi hệ logic.

Cổng XOR

Cổng XOR (HOẶC loại trừ) cho đầu ra logic 1 khi các đầu vào khác nhau, và logic 0 khi các đầu vào giống nhau.

• Ứng dụng: mạch cộng, kiểm tra chẵn lẻ, mã hóa dữ liệu.

XNOR

Cổng XNOR là phủ định của XOR. Đầu ra bằng 1 khi các đầu vào giống nhau.

Bảng chân trị và vai trò trong thiết kế mạch

Mỗi cổng logic đều được mô tả bằng bảng chân trị, thể hiện mối quan hệ giữa các tổ hợp đầu vào và đầu ra tương ứng. Bảng chân trị là công cụ quan trọng giúp kỹ sư:

• Phân tích hoạt động của mạch

• Kiểm tra tính đúng đắn của thiết kế

• Tối ưu hóa logic bằng các phương pháp như bản đồ Karnaugh

Nhờ bảng chân trị, các hệ thống logic phức tạp có thể được đơn giản hóa và triển khai hiệu quả hơn.

Cổng logic và đại số Boolean

Đại số Boolean là ngôn ngữ toán học mô tả hoạt động của cổng logic. Mỗi cổng logic tương ứng với một phép toán Boolean:

• AND ↔ Phép nhân logic

• OR ↔ Phép cộng logic

• NOT ↔ Phép phủ định

Việc áp dụng các định luật Boolean (giao hoán, kết hợp, phân phối, De Morgan…) giúp giảm số lượng cổng logic cần thiết, từ đó tiết kiệm chi phí và năng lượng cho mạch điện tử.

Cổng logic trong mạch tích hợp và công nghệ CMOS

Ngày nay, cổng logic không còn được xây dựng từ các linh kiện rời rạc mà được tích hợp trong các IC (Integrated Circuit). Công nghệ phổ biến nhất là CMOS (Complementary Metal-Oxide-Semiconductor).

Ưu điểm của CMOS:

• Tiêu thụ năng lượng thấp

• Tốc độ cao

• Độ tin cậy lớn

• Phù hợp cho tích hợp mật độ cao

Nhờ CMOS, các bộ vi xử lý hiện đại có thể chứa hàng chục tỷ transistor, tương đương hàng tỷ cổng logic.

Ứng dụng thực tiễn của cổng logic

Cổng logic được ứng dụng rộng rãi trong hầu hết các lĩnh vực kỹ thuật:

• Máy tính và vi xử lý: thực hiện phép toán, điều khiển luồng dữ liệu

• Hệ thống nhúng: điều khiển thiết bị gia dụng, ô tô, robot

• Viễn thông: xử lý tín hiệu số, mã hóa và giải mã

• Tự động hóa công nghiệp: điều khiển dây chuyền sản xuất

• An ninh và IoT: cảm biến, hệ thống báo động thông minh

Không có cổng logic, các hệ thống số hiện đại gần như không thể tồn tại.

Hạn chế và thách thức

Mặc dù rất hiệu quả, cổng logic vẫn có những hạn chế nhất định:

• Trễ truyền tín hiệu (propagation delay)

• Tiêu thụ năng lượng khi hoạt động ở tần số cao

• Giới hạn vật lý khi kích thước transistor ngày càng nhỏ

Những thách thức này thúc đẩy nghiên cứu các công nghệ mới như mạch lượng tử, spintronics hay logic quang học.

Tương lai của cổng logic

Trong tương lai, cổng logic có thể không chỉ giới hạn ở hai trạng thái 0 và 1. Các khái niệm như logic đa trị, logic mờ và logic lượng tử đang mở ra hướng đi mới cho ngành điện tử và khoa học máy tính. Tuy nhiên, dù công nghệ có phát triển đến đâu, cổng logic cổ điển vẫn sẽ là nền tảng quan trọng trong nhiều thập kỷ tới.

Cổng logic là viên gạch nền móng của thế giới số. Từ những phép toán logic đơn giản, con người đã xây dựng nên các hệ thống máy tính phức tạp, góp phần thay đổi cách chúng ta làm việc, giao tiếp và sinh sống. Việc hiểu rõ cổng logic không chỉ giúp người học nắm vững kiến thức điện tử số mà còn mở ra cánh cửa để tiếp cận sâu hơn với công nghệ hiện đại.
