Năng lượng khí nén là nguồn năng lượng cực kỳ phổ biến cho các bộ phận chuyển động công nghiệp. Hầu hết các hệ thống hiện đại đều sử dụng bộ điều khiển điện cho các van khí nén để thực hiện các hoạt động sắp xếp và định thời gian chính xác, nhưng có nhiều trường hợp khi nguồn điện điều khiển vẫn đến từ các nguồn khác ngoài thiết bị điện tử điều khiển kỹ thuật số.
Ba phương pháp cơ bản để đưa nguồn điện điều khiển van khí nén đến từ đầu vào thủ công (người dùng), hệ thống điều khiển không khí bên ngoài và tất nhiên là các mạch điện từ. Một số van sử dụng kết hợp các phương pháp này. Các phương pháp khác nhau được giải thích dưới đây.
Phụ lục bài viết
Van khí nén điều khiển bằng tay

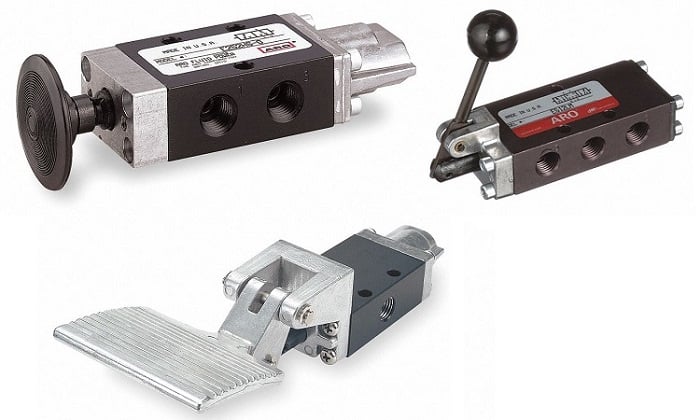

Đầu vào thủ công là một lực vật lý từ người dùng hoặc chuyển động cơ học trực tiếp của hệ thống. Nút bấm, công tắc chân và cần gạt là những dạng đầu vào phổ biến nhất của người dùng và điều này bao gồm điều khiển cần điều khiển, cung cấp tốc độ dòng chảy thay đổi, thường dành cho bộ truyền động thủy lực.
Các nút, cần gạt và công tắc chân có thể cung cấp bất kỳ mức độ điều khiển nào, từ van khí nén đóng/mở đơn giản đến vận hành 4 chiều của xi lanh tác động kép.
Chuyển động của hệ thống thường được sử dụng để kích hoạt các thiết bị phản hồi nhằm giải trình tự tự động. Vì chuyển động tạo ra ma sát nên chúng thường có con lăn có đòn bẩy để giảm thiểu hao mòn. Cần gạt và con lăn là những bộ kích hoạt phổ biến, giống như những bộ kích hoạt được sử dụng trong công tắc giới hạn cho các bộ điều khiển điện tương tự.
Việc lựa chọn sử dụng cái nào trong số này nằm ở hướng chuyển động được áp dụng. Đòn bẩy cung cấp tiếp xúc theo một hướng duy nhất, trong khi các con lăn tuyến tính có thể cung cấp phản hồi bất kể hướng chuyển động.
Một đầu vào thủ công không có trong mô tả thiết bị là lỗ thông hơi giảm áp thủ công nhỏ trên các van điện từ, hoạt động hơi giống một van xả an toàn. Hầu hết các van điện từ đều bao gồm một nút nhấn hoặc công tắc nhỏ cho tính năng bổ sung này.
Van khí nén hệ thống điều khiển bên ngoài
Một loại van khí nén không dùng điện khác sử dụng không khí làm phương tiện để thực hiện thao tác chuyển mạch. Van khí nến thí điểm sử dụng đầu vào chất lỏng có lưu lượng thấp và thường áp suất thấp, khi được kích hoạt sẽ thực hiện hành động chuyển đổi. Nó gần giống như một xi lanh chất lỏng nhỏ bên trong van, từ đó vận hành xi lanh ống lớn hơn nhiều.
Có một số lợi ích khi sử dụng van khí nén hệ thống điều khiển bên ngoài.
Đầu tiên, nó có thể cung cấp lực lớn hơn nhiều so với vận hành bằng tay hoặc điện từ đối với các van lớn. Lực do áp suất của chất lỏng tạo ra có thể ở mức 100 hoặc 1000 psi (1 đến 10 MPa, mặc dù những giá trị cao hơn đó chỉ được thấy trong các hệ thống thủy lực). Có thể cần lực cao hơn để di chuyển ống van chống lại áp suất tương tự trong hệ thống làm việc.
Van khí nén hệ thống điều khiển bên ngoài cũng có thể được sử dụng để tạo ra một hệ thống chuyển động không cần điều khiển điện 100%. Ngoài ra còn có bộ hẹn giờ khí nén và cổng mạch logic, do đó hoàn toàn có thể tạo ra một hệ thống điều khiển tiên tiến ở một địa điểm xa, chỉ được cung cấp năng lượng bằng máy nén khí.
Van khí nén điện từ
Trong thế giới kỹ thuật số của PLC và I/O, chúng ta không thể hiểu được hệ thống khí nén nếu không có điều khiển điện. Gần như mọi hệ thống tự động hóa sử dụng chuyển động bằng khí nén đều chứa đầy các van hoạt động bằng nguyên lý điện từ của cuộn dây và kim loại đen để cung cấp năng lượng cho chuyển động của ống van. Cái này được gọi là ‘điện từ’.
Solenoids thường có dạng mô-đun, có thể tháo rời khỏi thân van, chỉ tương tác bằng cách ấn vào pít tông có lò xo khi được cấp điện. Tính mô-đun cho phép tùy chỉnh các điện áp khác nhau của logic hệ thống điều khiển DC và AC, phổ biến nhất là 24 V DC và 120 V AC.
Việc bố trí các van khí nén điện từ cho phép lò xo quay trở lại, được gọi là ‘van xi-lanh đơn’, hoặc nó được đưa trở lại vị trí ban đầu bằng cách sử dụng một điện từ đối diện thứ hai, được gọi là bố trí ‘van điện từ kép’.
Sự sắp xếp kép rất hữu ích khi van sẽ sử dụng gần 50% thời gian sử dụng của nó. Nếu sử dụng một điện từ duy nhất, van khí nén sẽ tiêu tốn rất nhiều thời gian để cung cấp năng lượng và tiêu thụ điện. Mô hình điện từ kép giữ nguyên vị trí của nó cho đến khi một xung nhất thời có thể đưa nó trở lại một trong hai vị trí.
Van khí nén điện từ hệ thống điều khiển bên ngoài
Một lợi ích của van khí nén điện từ hệ thống điều khiển bên ngoài là khả năng cung cấp nhiều lực hơn để di chuyển ống chỉ. Chúng ta có thể muốn tận dụng lợi thế này nhưng vẫn điều khiển van bằng điện thông qua PLC. Đối với nhiệm vụ này, chúng tôi dựa vào các van điện từ có hoạt động thí điểm trên không.
Bộ điện từ mở một van nhỏ, cho phép không khí chảy vào buồng thí điểm. Van điện từ nhỏ chỉ cần dòng điện và công suất vận hành nhỏ, cho phép không khí đi vào và di chuyển ống van chính. Nhược điểm duy nhất là cần có thêm đường cung cấp không khí để cung cấp đầu vào cho phi công, nhưng điều này không khó lắm vì nguồn cung cấp không khí đã ở gần đó.
Vì vậy, nếu chúng tôi tưởng tượng có lẽ là van khí nén phức tạp nhất, chúng tôi sẽ giới thiệu cho bạn, để bạn ngạc nhiên và ngạc nhiên: Van điều khiển hướng 4 chiều, 5 cổng, điều khiển bằng khí nén, điện từ kép.
Sử dụng van khí nén cho các ứng dụng
Có ba loại van khí nén chính: vận hành bằng tay, điều khiển bằng không khí và vận hành điện từ.
Bên cạnh những loại chính này, chúng ta có thể tìm thấy nhiều trường hợp trong đó hai loại được kết hợp để tận dụng lợi thế của từng hoạt động trong khi vẫn cung cấp khả năng kiểm soát hệ thống tuyệt vời.
