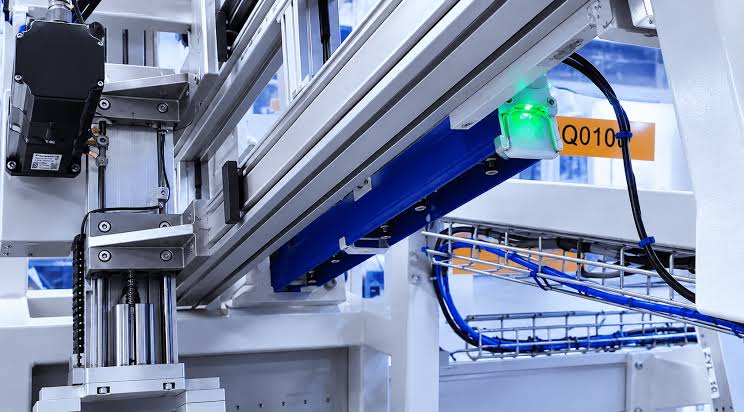

Thanh khử tĩnh điện là gì?

Thanh khử tĩnh điện (Static Eliminator Bar hoặc Ionizing Bar) là thiết bị tạo ra các ion dương và ion âm để trung hòa điện tích trên bề mặt vật liệu. Thiết bị được lắp đặt trực tiếp trên dây chuyền sản xuất nhằm loại bỏ hiện tượng tích điện tĩnh phát sinh trong quá trình vận chuyển, cắt, in, phủ, ép hoặc đóng gói vật liệu.

Trong môi trường công nghiệp hiện đại, đặc biệt là các ngành điện tử, nhựa, bao bì, in ấn, dệt may và chế biến thực phẩm, điện tích tĩnh có thể gây ra nhiều vấn đề như:

• Hút bụi bẩn lên sản phẩm.
• Làm vật liệu bám dính vào nhau.
• Gây tia lửa điện.
• Ảnh hưởng đến cảm biến.
• Gây lỗi linh kiện điện tử.
• Giảm chất lượng thành phẩm.

Chính vì vậy, thanh khử tĩnh điện đã trở thành thiết bị không thể thiếu trong nhiều dây chuyền sản xuất hiện đại.

Tĩnh điện hình thành như thế nào?

Tĩnh điện xuất hiện khi hai bề mặt tiếp xúc rồi tách rời nhau. Quá trình này làm các electron dịch chuyển từ vật liệu này sang vật liệu khác, tạo nên sự mất cân bằng điện tích.

Ví dụ:

• Màng nhựa chạy qua con lăn.
• Giấy đi qua hệ thống in.
• Vải ma sát với băng tải.
• Film PET cuộn tốc độ cao.
• PCB đi qua băng chuyền SMT.

Sau khi ma sát, vật liệu có thể mang điện tích lên tới hàng nghìn hoặc hàng chục nghìn volt mặc dù dòng điện rất nhỏ.

Nếu không được xử lý, lượng điện tích này sẽ gây ảnh hưởng lớn tới năng suất cũng như chất lượng sản phẩm.

Vì sao cần sử dụng thanh khử tĩnh điện?

Ngăn bụi bám lên sản phẩm

Điện tích tĩnh có khả năng hút các hạt bụi siêu nhỏ trong không khí.

Điều này đặc biệt nghiêm trọng đối với:

• Màn hình điện thoại
• Kính quang học
• Màng film
• Linh kiện bán dẫn
• PCB
• Bao bì thực phẩm

Khi sử dụng thanh khử tĩnh điện, điện tích được trung hòa nhanh chóng, giúp bề mặt sạch hơn đáng kể.

Giảm lỗi sản phẩm

Trong ngành điện tử, chỉ một tia phóng tĩnh điện nhỏ cũng có thể làm hỏng:

• IC
• CPU
• RAM
• Chip nhớ
• Module cảm biến

Điều này gây tổn thất rất lớn về chi phí sản xuất.

Thanh khử tĩnh điện giúp giảm nguy cơ hỏng hóc do hiện tượng ESD (Electrostatic Discharge), từ đó nâng cao tỷ lệ sản phẩm đạt chuẩn.

Tăng hiệu quả dây chuyền

Điện tích tĩnh khiến:

• Film bị dính.
• Giấy bị lệch.
• Bao bì hút vào nhau.
• Nhãn khó bóc.
• Sản phẩm bám lên băng tải.

Khi loại bỏ tĩnh điện, vật liệu di chuyển ổn định hơn, giảm thời gian dừng máy và tăng hiệu suất sản xuất.

Đảm bảo an toàn lao động

Ở những môi trường có hơi dung môi hoặc khí dễ cháy, tia lửa điện do tĩnh điện có thể gây cháy nổ.

Thanh khử tĩnh điện giúp giảm nguy cơ phát sinh tia lửa điện, góp phần nâng cao mức độ an toàn trong nhà máy.

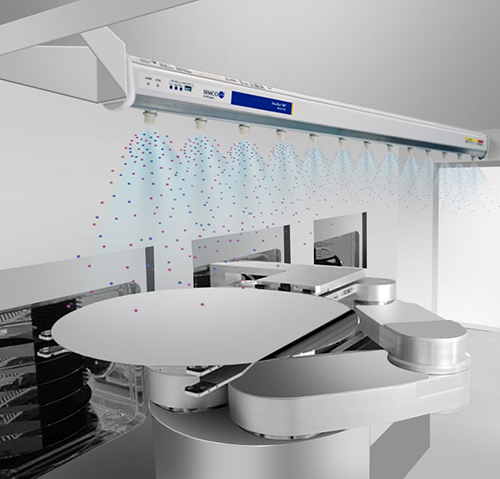

Nguyên lý hoạt động của thanh khử tĩnh điện

Thanh khử tĩnh điện hoạt động dựa trên nguyên lý phóng điện corona (Corona Discharge).

Bên trong thiết bị có các đầu kim phát ion được cấp điện áp cao (thường từ 5 kV đến 7 kV hoặc cao hơn, tùy thiết kế). Khi hoạt động, các đầu kim tạo ra một vùng ion hóa trong không khí.

Nếu bề mặt vật liệu mang điện tích dương:

• Thanh sẽ phát nhiều ion âm để trung hòa điện tích.

Nếu vật liệu mang điện tích âm:

• Thanh sẽ phát ion dương.

Sau khi các ion kết hợp với điện tích trên bề mặt, vật liệu trở về trạng thái cân bằng điện, không còn hiện tượng tích điện.

Ưu điểm của phương pháp này là:

• Không tiếp xúc trực tiếp với sản phẩm.
• Khử điện nhanh.
• Không làm ảnh hưởng đến vật liệu.
• Hoạt động liên tục 24/7.

Cấu tạo của thanh khử tĩnh điện

Mặc dù có nhiều kiểu dáng khác nhau, hầu hết các thanh khử tĩnh điện đều bao gồm các bộ phận sau:

Thân thanh

Thường được chế tạo từ:

• Hợp kim nhôm
• Thép không gỉ
• Vật liệu chống ăn mòn

Thiết kế chắc chắn giúp hoạt động ổn định trong môi trường công nghiệp.

Đầu phát ion

Đây là bộ phận quan trọng nhất của thiết bị.

Đầu phát ion thường được làm từ:

• Tungsten
• Titanium
• Thép không gỉ

Những vật liệu này có độ bền cao, chống mài mòn và duy trì khả năng phát ion ổn định trong thời gian dài.

Bộ nguồn cao áp

Thanh khử tĩnh điện không hoạt động độc lập mà cần kết nối với bộ nguồn cao áp chuyên dụng.

Bộ nguồn có nhiệm vụ:

• Cấp điện áp ổn định.
• Điều chỉnh tần số phát ion.
• Bảo vệ quá tải.
• Giám sát trạng thái hoạt động.

Cáp kết nối

Cáp cao áp được thiết kế với lớp cách điện đặc biệt nhằm đảm bảo an toàn và giảm thất thoát điện năng.

Giá đỡ

Giúp cố định thanh trên:

• Máy in
• Máy ép
• Máy cắt
• Băng tải
• Robot
• Dây chuyền tự động

Các loại thanh khử tĩnh điện phổ biến

Tùy theo ứng dụng, thanh khử tĩnh điện được chia thành nhiều loại.

Thanh khử tĩnh điện AC

Đây là dòng phổ biến nhất hiện nay.

Ưu điểm

• Giá thành hợp lý.
• Dễ lắp đặt.
• Khử điện tốt.
• Độ bền cao.

Nhược điểm

• Khoảng cách làm việc không quá xa.

Ứng dụng:

• Bao bì
• In ấn
• Dệt
• Nhựa

Thanh khử tĩnh điện DC

Thiết bị sử dụng nguồn điện một chiều để tạo ion.

Ưu điểm:

• Khoảng cách làm việc xa.
• Hiệu suất cao.
• Phù hợp dây chuyền tốc độ lớn.

Ứng dụng:

• SMT
• PCB
• Điện tử
• Pin lithium

Thanh khử tĩnh điện xung (Pulsed DC)

Đây là dòng cao cấp.

Đặc điểm:

• Điều chỉnh tỷ lệ ion dương và âm.
• Độ cân bằng ion rất tốt.
• Khử điện chính xác.

Ứng dụng:

• Semiconductor
• LCD
• Camera
• Optical Lens

Thanh khử tĩnh điện chống cháy nổ

Được thiết kế riêng cho:

• Nhà máy hóa chất
• Sơn
• Dung môi
• Xăng dầu

Thiết bị đáp ứng các tiêu chuẩn an toàn nghiêm ngặt nhằm giảm nguy cơ phát sinh tia lửa điện.

Tiêu chí lựa chọn thanh khử tĩnh điện phù hợp

Khi lựa chọn thanh khử tĩnh điện, doanh nghiệp cần cân nhắc các yếu tố sau:

• Chiều rộng vùng cần khử tĩnh điện: Chọn chiều dài thanh phù hợp với khổ vật liệu hoặc băng tải.
• Khoảng cách lắp đặt: Mỗi dòng thanh có khoảng cách hoạt động tối ưu khác nhau.
• Tốc độ dây chuyền: Dây chuyền tốc độ cao nên ưu tiên thanh DC hoặc Pulsed DC để đảm bảo hiệu quả khử tĩnh điện.
• Môi trường làm việc: Xem xét nhiệt độ, độ ẩm, bụi, hóa chất và yêu cầu chống cháy nổ.
• Khả năng bảo trì: Nên chọn các dòng có đầu phát ion dễ vệ sinh và thay thế để duy trì hiệu suất lâu dài.

Ứng dụng của thanh khử tĩnh điện trong các ngành công nghiệp

Hiện nay, thanh khử tĩnh điện được sử dụng rộng rãi trong hầu hết các ngành sản xuất hiện đại. Việc loại bỏ điện tích tĩnh không chỉ giúp nâng cao chất lượng sản phẩm mà còn cải thiện hiệu suất sản xuất, giảm tỷ lệ lỗi và tăng tuổi thọ của thiết bị.

Dưới đây là những lĩnh vực ứng dụng tiêu biểu.

Ngành điện tử và bán dẫn

Đây là ngành có yêu cầu nghiêm ngặt nhất về kiểm soát tĩnh điện.

Các linh kiện điện tử như:

• IC
• Chip xử lý
• CPU
• GPU
• RAM
• PCB
• Cảm biến
• Module camera

đều rất nhạy cảm với hiện tượng ESD (Electrostatic Discharge).

Chỉ một tia phóng tĩnh điện có điện áp vài chục volt cũng có thể làm hỏng linh kiện hoặc làm giảm tuổi thọ của sản phẩm mà mắt thường không thể phát hiện.

Ứng dụng

• Dây chuyền SMT
• Máy gắp chip
• Máy AOI
• Máy hàn Reflow
• Máy phủ keo
• Robot tự động

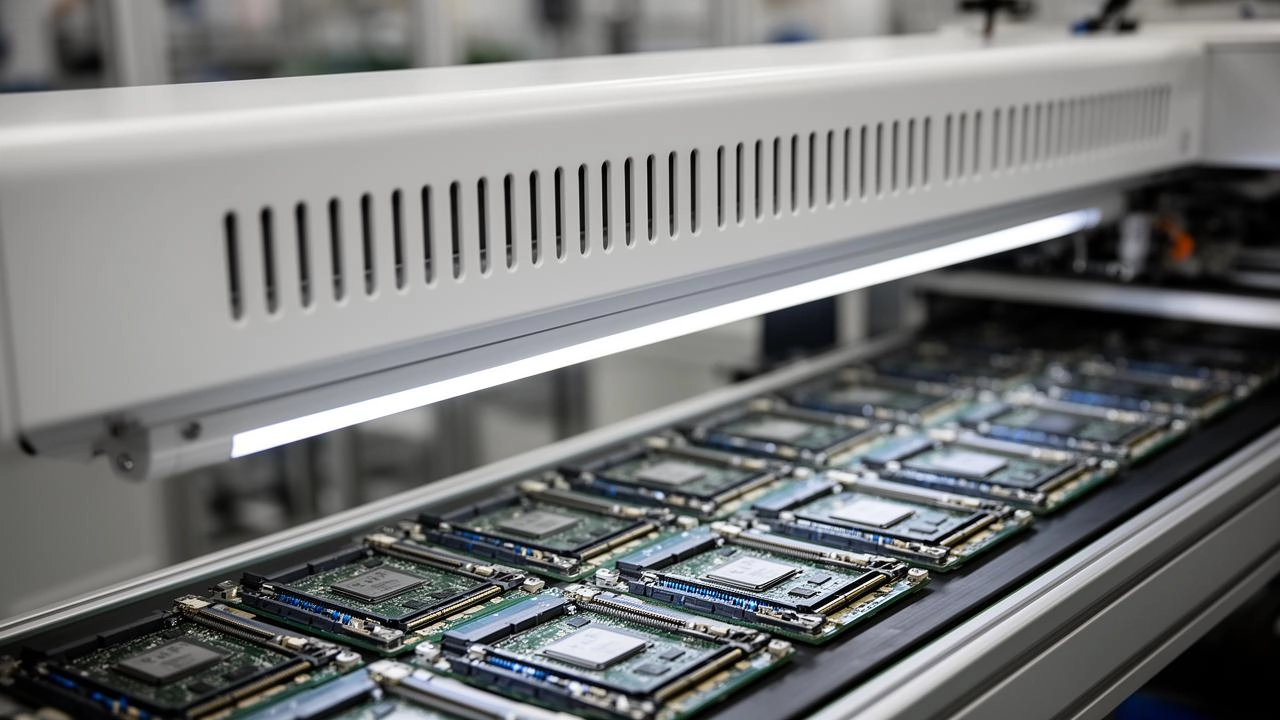

Thanh khử tĩnh điện được lắp tại đầu băng tải hoặc khu vực thao tác nhằm trung hòa điện tích trước khi sản phẩm đi vào các công đoạn quan trọng.

Ngành in ấn

Trong quá trình in offset, in flexo hoặc in kỹ thuật số, giấy và màng film liên tục ma sát với các con lăn.

Điều này tạo ra điện tích khiến:

• Giấy dính vào nhau.
• Film bị lệch.
• Bụi bám lên bề mặt.
• Mực in không đều.
• Khó xếp chồng giấy.

Khi lắp thanh khử tĩnh điện, vật liệu sẽ di chuyển ổn định hơn, hạn chế lỗi in và nâng cao chất lượng thành phẩm.

Ngành bao bì nhựa

Bao bì PE, PP, PET, PVC hoặc BOPP đều rất dễ tích điện.

Nếu không xử lý, điện tích sẽ làm:

• Bao bì hút bụi.
• Hai lớp film dính chặt vào nhau.
• Khó cắt.
• Khó đóng gói tự động.
• Khó in.

Đó là lý do hầu hết các dây chuyền sản xuất bao bì hiện đại đều được trang bị hệ thống thanh khử tĩnh điện.

Ngành sản xuất màng film

Các loại:

• Film PET
• Film bảo vệ
• Film quang học
• Film LCD
• Film điện tử

đều yêu cầu môi trường cực kỳ sạch.

Nếu bề mặt còn mang điện tích, bụi siêu nhỏ sẽ nhanh chóng bám lên sản phẩm.

Điều này làm giảm chất lượng quang học và tăng tỷ lệ hàng lỗi.

Thanh khử tĩnh điện giúp bề mặt luôn sạch, đáp ứng tiêu chuẩn sản xuất của ngành điện tử và quang học.

Ngành dệt may

Trong quá trình:

• Xe sợi
• Dệt
• Cắt vải
• May tự động

vải thường tích điện do ma sát.

Hệ quả là:

• Vải bám vào máy.
• Hút bụi.
• Khó trải đều.
• Sai lệch kích thước.

Lắp đặt thanh khử tĩnh điện giúp quá trình vận hành diễn ra ổn định và giảm đáng kể tình trạng kẹt vải.

Ngành chế biến thực phẩm

Bao bì thực phẩm cần đạt tiêu chuẩn vệ sinh rất cao.

Nếu bao bì tích điện sẽ hút:

• Bụi
• Lông sợi
• Tạp chất

Điều này ảnh hưởng đến hình ảnh sản phẩm cũng như tiêu chuẩn an toàn thực phẩm.

Thanh khử tĩnh điện giúp giảm hiện tượng bám bụi trước khi đóng gói.

Ngành ô tô

Trong sản xuất ô tô, thanh khử tĩnh điện được sử dụng tại:

• Dây chuyền sơn
• Dây chuyền lắp ráp
• Gia công nhựa
• Sản xuất taplo
• Sản xuất linh kiện điện tử

Thiết bị giúp giảm bụi trên bề mặt trước khi sơn, từ đó tạo lớp sơn mịn và đồng đều hơn.

Ngành y tế

Các thiết bị y tế và vật tư tiêu hao thường được sản xuất trong phòng sạch.

Thanh khử tĩnh điện góp phần:

• Giảm bụi.
• Bảo vệ linh kiện.
• Đảm bảo độ sạch của sản phẩm.
• Đáp ứng tiêu chuẩn GMP và ISO.

Lợi ích khi sử dụng thanh khử tĩnh điện

Nâng cao chất lượng sản phẩm

Sau khi điện tích được trung hòa:

• Bề mặt sạch hơn.
• Ít bám bụi.
• Giảm lỗi ngoại quan.
• Chất lượng đồng đều.

Điều này đặc biệt quan trọng đối với các sản phẩm có yêu cầu cao như màn hình, kính quang học, pin lithium và linh kiện điện tử.

Giảm tỷ lệ hàng lỗi

Nhiều doanh nghiệp ghi nhận tỷ lệ lỗi giảm đáng kể sau khi đầu tư hệ thống khử tĩnh điện.

Một số lỗi có thể hạn chế bao gồm:

• Trầy xước do bụi.
• Lệch nhãn.
• Film dính.
• Giấy chồng.
• Lỗi hàn linh kiện.
• Phóng điện ESD.

Tăng năng suất sản xuất

Điện tích tĩnh là nguyên nhân gây ra nhiều sự cố như:

• Kẹt máy.
• Dừng dây chuyền.
• Lỗi cảm biến.
• Sai vị trí vật liệu.

Thanh khử tĩnh điện giúp dây chuyền vận hành ổn định hơn, từ đó nâng cao năng suất và giảm thời gian bảo trì.

Giảm chi phí vận hành

Mặc dù chi phí đầu tư ban đầu không nhỏ, nhưng thiết bị mang lại hiệu quả lâu dài thông qua:

• Giảm phế phẩm.
• Giảm thời gian dừng máy.
• Tiết kiệm nhân công.
• Hạn chế chi phí sửa chữa thiết bị.
• Giảm hao hụt nguyên vật liệu.

Cải thiện an toàn lao động

Trong môi trường có dung môi, sơn hoặc khí dễ cháy, việc loại bỏ điện tích tĩnh giúp giảm nguy cơ phát sinh tia lửa điện, góp phần đảm bảo an toàn cho người lao động và nhà máy.

Hướng dẫn lắp đặt thanh khử tĩnh điện

Để thiết bị phát huy tối đa hiệu quả, việc lắp đặt đúng kỹ thuật là rất quan trọng.

Xác định vị trí lắp đặt

Nên lắp thanh tại vị trí:

• Sau con lăn tạo ma sát.
• Trước khu vực in.
• Trước máy cắt.
• Trước máy đóng gói.
• Trước camera kiểm tra.
• Trước khu vực sơn hoặc phủ.

Điều này giúp điện tích được loại bỏ ngay sau khi phát sinh.

Khoảng cách giữa thanh và vật liệu

Khoảng cách lắp đặt phụ thuộc vào từng model và nhà sản xuất.

Thông thường:

• Thanh AC: 10–50 mm.
• Thanh DC: 50–300 mm.
• Thanh Pulsed DC: có thể lên đến 600 mm hoặc hơn.

Việc tuân thủ đúng khoảng cách sẽ giúp tối ưu hiệu quả khử tĩnh điện.

Đảm bảo tiếp địa (Grounding)

Hệ thống tiếp địa cần được thi công đúng tiêu chuẩn để:

• Đảm bảo an toàn điện.
• Ổn định điện áp.
• Nâng cao hiệu suất phát ion.
• Kéo dài tuổi thọ thiết bị.

Kiểm tra nguồn điện

Bộ nguồn cao áp cần được cấp đúng điện áp theo khuyến nghị của nhà sản xuất.

Không nên:

• Đấu nối sai cực.
• Kéo dài dây quá mức.
• Sử dụng nguồn điện không ổn định.

Bảo trì thanh khử tĩnh điện

Đầu phát ion thường bám bụi sau một thời gian sử dụng.

Nếu không vệ sinh định kỳ, hiệu suất khử tĩnh điện sẽ giảm đáng kể.

Khuyến nghị bảo trì

• Vệ sinh đầu kim phát ion định kỳ bằng cồn IPA hoặc dụng cụ chuyên dụng.
• Kiểm tra dây cáp, đầu nối và hệ thống tiếp địa.
• Theo dõi tình trạng nguồn cao áp.
• Thay đầu kim khi bị mòn hoặc oxy hóa.
• Kiểm tra độ cân bằng ion nếu thiết bị hỗ trợ chức năng này.

Tần suất bảo trì nên được điều chỉnh theo môi trường sản xuất. Với nhà máy nhiều bụi hoặc hoạt động liên tục, nên kiểm tra thiết bị hàng tuần hoặc hàng tháng để đảm bảo hiệu suất ổn định.

Tiêu chí lựa chọn thanh khử tĩnh điện phù hợp

Hiện nay trên thị trường có rất nhiều dòng thanh khử tĩnh điện với kích thước, công nghệ và mức giá khác nhau. Để lựa chọn được sản phẩm phù hợp, doanh nghiệp cần cân nhắc các tiêu chí sau.

1. Xác định loại vật liệu cần khử tĩnh điện

Mỗi loại vật liệu sẽ có mức độ tích điện khác nhau.

Ví dụ:

• Màng PE, PP, PET
• Giấy
• Kính
• PCB
• Tấm nhựa
• Vải
• Linh kiện điện tử
• Bao bì thực phẩm

Những vật liệu có khả năng tích điện cao hoặc yêu cầu độ sạch nghiêm ngặt nên ưu tiên sử dụng thanh khử tĩnh điện có hiệu suất ion hóa cao và độ cân bằng ion tốt.

2. Chiều rộng của dây chuyền

Thanh khử tĩnh điện có nhiều chiều dài khác nhau như:

• 100 mm
• 200 mm
• 300 mm
• 500 mm
• 1.000 mm
• 1.500 mm
• 2.000 mm

Chiều dài thanh nên lớn hơn hoặc bằng chiều rộng của vật liệu để đảm bảo toàn bộ bề mặt đều được trung hòa điện tích.

3. Khoảng cách làm việc

Mỗi dòng sản phẩm có khoảng cách làm việc tối ưu.

Ví dụ:

Nếu không thể lắp thanh gần vật liệu, nên chọn dòng DC hoặc Pulsed DC để duy trì hiệu quả khử tĩnh điện.

4. Tốc độ dây chuyền

Đối với dây chuyền tốc độ cao như:

• Máy in tốc độ lớn
• Máy cắt màng film
• Máy phủ
• Dây chuyền SMT
• Dây chuyền đóng gói tự động

nên chọn thanh khử tĩnh điện có khả năng phát ion nhanh, ổn định và đáp ứng tốt ở tốc độ vận hành cao.

5. Điều kiện môi trường

Nếu nhà máy có:

• Độ ẩm cao
• Nhiều bụi
• Hơi dầu
• Dung môi
• Hóa chất ăn mòn

cần lựa chọn thiết bị có cấp bảo vệ phù hợp (ví dụ IP65 hoặc IP67 đối với môi trường khắc nghiệt), vật liệu chống ăn mòn và thiết kế dễ vệ sinh.

6. Khả năng tích hợp với hệ thống tự động hóa

Nhiều mẫu thanh khử tĩnh điện hiện đại hỗ trợ:

• Tín hiệu báo lỗi
• Điều khiển từ PLC
• Giao tiếp công nghiệp
• Cảnh báo đầu kim bẩn
• Giám sát trạng thái nguồn

Những tính năng này giúp doanh nghiệp dễ dàng quản lý thiết bị trong dây chuyền sản xuất thông minh.

Những lỗi thường gặp khi sử dụng thanh khử tĩnh điện

Mặc dù thiết bị có cấu tạo đơn giản, việc lắp đặt hoặc vận hành không đúng cách vẫn có thể làm giảm hiệu quả.

• Lắp đặt quá xa vật liệu: Khoảng cách vượt quá khuyến nghị khiến mật độ ion giảm, khả năng trung hòa điện tích không còn hiệu quả.
• Không vệ sinh đầu phát ion: Đầu kim bám bụi hoặc dầu sẽ làm giảm lượng ion phát ra, dẫn đến hiệu suất khử tĩnh điện suy giảm.
• Tiếp địa không đạt yêu cầu: Hệ thống tiếp địa kém có thể gây mất ổn định điện áp, giảm hiệu quả hoạt động và ảnh hưởng đến an toàn.
• Chọn sai loại thanh: Ví dụ, sử dụng thanh AC cho dây chuyền tốc độ rất cao hoặc khoảng cách lắp đặt lớn sẽ không đạt hiệu quả như mong muốn.

Kết luận

Trong bối cảnh các dây chuyền sản xuất ngày càng hiện đại và yêu cầu chất lượng sản phẩm ngày càng cao, thanh khử tĩnh điện đóng vai trò quan trọng trong việc kiểm soát hiện tượng tích điện trên bề mặt vật liệu. Thiết bị giúp giảm bụi bẩn, hạn chế lỗi sản phẩm, bảo vệ linh kiện điện tử, tăng năng suất và nâng cao độ an toàn trong quá trình sản xuất.

Để đạt hiệu quả tối ưu, doanh nghiệp cần lựa chọn đúng loại thanh khử tĩnh điện, lắp đặt theo khuyến nghị của nhà sản xuất và thực hiện bảo trì định kỳ. Việc đầu tư vào một hệ thống khử tĩnh điện chất lượng không chỉ góp phần nâng cao chất lượng thành phẩm mà còn mang lại lợi ích kinh tế lâu dài thông qua việc giảm tỷ lệ phế phẩm, giảm thời gian dừng máy và tối ưu hóa chi phí vận hành.

Nếu bạn cần thanh khử tĩnh điện chính hãng, uy tín

Lidinco là công ty cung cấp thanh khử tĩnh điện uy tín nhập khẩu trực tiếp với giá cạnh tranh. Các sản phẩm đều được bảo hành theo chính sách hãng, tư vấn kỹ thuật tận tình.

Ngoài ra, Lidinco còn cung cấp các loại thiết bị phân tích, đo lường viễn thông, vật tư nhà máy, công nghiệp, thiết bị giáo dục, thiết bị SMT và các loại thiết bị chuyên dụng khác.

Công Ty TNHH Đầu Tư Phát Triển Cuộc Sống
Địa chỉ: 487 Cộng Hòa, Phường Tân Bình, TP. Hồ Chí Minh, Việt Nam
Điện thoại: 028 3977 8269 / 028 3601 6797
Di động: 0906 988 447
Email: sales@lidinco.com

Xem thêm: Phòng Walk-in Chamber Zhongzhi – Giải pháp thử nghiệm môi trường quy mô lớn cho doanh nghiệp hiện đại
