Giới thiệu về đo momen xoắn

Trong lĩnh vực cơ khí, sản xuất công nghiệp, ô tô, điện tử và hàng không, việc kiểm soát lực siết và khả năng truyền động của các chi tiết cơ khí là yếu tố vô cùng quan trọng. Để đảm bảo các mối ghép hoạt động ổn định, kỹ sư và kỹ thuật viên thường sử dụng các thiết bị đo momen xoắn nhằm xác định chính xác lực xoắn tác động lên bu lông, đai ốc, trục quay hoặc động cơ.

Ngày nay, máy đo momen xoắn, thiết bị đo momen xoắn, torque meter, torque tester và cờ lê lực đã trở thành những công cụ không thể thiếu trong các nhà máy sản xuất, trung tâm bảo trì và phòng thí nghiệm.

Bài viết dưới đây sẽ cung cấp hướng dẫn đo momen xoắn chi tiết từ khái niệm cơ bản đến quy trình thực hiện, cách lựa chọn thiết bị phù hợp và những kinh nghiệm giúp nâng cao độ chính xác trong quá trình đo.

Momen xoắn là gì?

Momen xoắn (Torque) là đại lượng vật lý thể hiện khả năng làm quay một vật quanh một trục dưới tác dụng của lực.

Công thức tính mô-men xoắn:

T=F\times r

Trong đó:

• T: Momen xoắn (N·m)
• F: Lực tác dụng (N)
• r: Khoảng cách từ điểm đặt lực đến tâm quay (m)

Có thể hiểu đơn giản rằng khi bạn dùng cờ lê để siết bu lông, lực bạn tác động lên tay cầm sẽ tạo ra momen xoắn làm bu lông quay.

Giá trị momen xoắn càng lớn thì khả năng xoay hoặc siết càng mạnh.

Tại sao cần đo m0men xoắn?

Đảm bảo chất lượng lắp ráp

Trong các dây chuyền sản xuất hiện đại, mọi bu lông đều cần được siết với giá trị momen xoắn xác định.

Nếu lực siết quá nhỏ:

• Bu lông dễ bị lỏng.
• Mối ghép không đủ độ bền.
• Xuất hiện rung động trong quá trình vận hành.

Nếu lực siết quá lớn:

• Ren bị hỏng.
• Chi tiết bị biến dạng.
• Tăng nguy cơ nứt gãy.

Đó là lý do việc kiểm tra lực siết bu lông bằng các thiết bị chuyên dụng là yêu cầu bắt buộc trong nhiều ngành công nghiệp.

Đảm bảo an toàn vận hành

Các hệ thống cơ khí trong ô tô, máy bay hoặc máy móc công nghiệp thường phải chịu tải trọng lớn.

Một bu lông không được siết đúng momen xoắn có thể gây:

• Tuột mối ghép.
• Gãy kết cấu.
• Hỏng hóc thiết bị.
• Tai nạn lao động.

Kiểm soát chất lượng sản xuất

Các tiêu chuẩn quốc tế như ISO, DIN hay ASTM đều yêu cầu kiểm tra mô-men xoắn trong quá trình sản xuất.

Việc sử dụng torque tester giúp doanh nghiệp:

• Đồng nhất chất lượng sản phẩm.
• Giảm tỷ lệ hàng lỗi.
• Nâng cao uy tín thương hiệu.

Đánh giá hiệu suất thiết bị

Nhiều động cơ điện, hộp số và hệ thống truyền động được đánh giá dựa trên khả năng tạo momen xoắn.

Thông qua phép đo, kỹ thuật viên có thể:

• Kiểm tra công suất thực tế.
• Phát hiện hao mòn.
• Đánh giá tình trạng vận hành.

Các đơn vị đo momen xoắn phổ biến

Tùy theo quốc gia và lĩnh vực sử dụng mà momen xoắn được biểu thị bằng nhiều đơn vị khác nhau.

• Newton mét (N·m): Đây là đơn vị tiêu chuẩn quốc tế (SI) được sử dụng phổ biến nhất hiện nay.
• Kilogram lực mét (kgf·m): Thường gặp trong các tài liệu kỹ thuật cũ.
• Pound-foot (lb-ft): Được sử dụng rộng rãi tại Mỹ trong ngành ô tô.
• Pound-inch (lb-in): Phù hợp với các ứng dụng yêu cầu momen xoắn nhỏ như điện tử hoặc thiết bị chính xác.

Các thiết bị đo momen xoắn phổ biến hiện nay

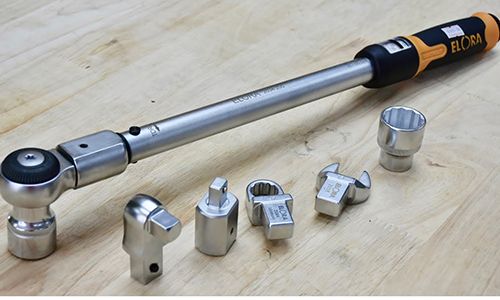

Cờ lê lực (Torque Wrench)

Đây là thiết bị đơn giản và phổ biến nhất.

Ưu điểm

• Chi phí thấp.
• Dễ sử dụng.
• Không cần nguồn điện.
• Độ chính xác tương đối cao.

Nhược điểm

• Không lưu dữ liệu.
• Không kết nối máy tính.
• Cần hiệu chuẩn thường xuyên.

Ứng dụng

• Gara ô tô.
• Bảo trì máy móc.
• Lắp ráp cơ khí.

Máy đo momen xoắn điện tử

Máy đo momen xoắn điện tử sử dụng cảm biến lực kết hợp màn hình kỹ thuật số để hiển thị giá trị đo.

Ưu điểm

• Độ chính xác cao.
• Hiển thị số trực tiếp.
• Ghi nhớ dữ liệu.
• Kết nối máy tính hoặc phần mềm quản lý.

Nhược điểm

• Giá thành cao hơn.
• Cần nguồn điện hoặc pin.

Ứng dụng

• Nhà máy sản xuất.
• Phòng kiểm định chất lượng.
• Trung tâm nghiên cứu.

Torque Tester

Torque Tester là thiết bị chuyên dụng dùng để kiểm tra mô-men xoắn của:

• Nắp chai.
• Động cơ nhỏ.
• Dụng cụ cầm tay.
• Thiết bị điện tử.

Thiết bị này thường được sử dụng trong ngành thực phẩm, dược phẩm và sản xuất bao bì.

Cảm biến momen xoắn (Torque Sensor)

Đây là giải pháp đo hiện đại nhất hiện nay.

Ưu điểm

• Độ chính xác cực cao.
• Đo liên tục.
• Thu thập dữ liệu theo thời gian thực.
• Tích hợp vào dây chuyền tự động hóa.

Nhược điểm

• Chi phí đầu tư lớn.
• Cần kỹ thuật vận hành chuyên sâu.

Hướng dẫn đo momen xoắn bằng máy đo momen xoắn điện tử

Bước 1: Kiểm tra tình trạng thiết bị

Trước khi đo cần:

• Kiểm tra pin.
• Kiểm tra dây kết nối.
• Kiểm tra đầu cảm biến.
• Đảm bảo máy đã được hiệu chuẩn.

Một thiết bị chưa hiệu chuẩn có thể tạo ra sai số lớn, ảnh hưởng đến kết quả đo.

Bước 2: Chọn đơn vị đo

Tùy theo yêu cầu kỹ thuật:

• N·m
• kgf·m
• lb-ft
• lb-in

Nên thống nhất đơn vị trong suốt quá trình kiểm tra.

Bước 3: Chọn đầu đo phù hợp

Việc lựa chọn đầu đo đúng kích thước giúp:

• Giảm trượt.
• Tăng độ chính xác.
• Bảo vệ cảm biến.

Bước 4: Thực hiện phép đo

Tác động lực đều tay và từ từ.

Không nên:

• Giật mạnh.
• Tăng lực đột ngột.
• Tác động lệch tâm.

Điều này có thể làm kết quả sai lệch đáng kể.

Bước 5: Ghi nhận giá trị đo

Một số máy hỗ trợ:

• Peak Mode (giá trị cực đại).
• Track Mode (giá trị tức thời).
• First Peak Mode.

Kỹ thuật viên cần lựa chọn chế độ phù hợp với ứng dụng thực tế.

Bước 6: So sánh với tiêu chuẩn

Sau khi đo, cần đối chiếu kết quả với:

• Tiêu chuẩn nhà sản xuất.
• Bản vẽ kỹ thuật.
• Tiêu chuẩn ISO hoặc DIN.

Hướng dẫn đo momen xoắn bằng cờ lê lực

Chuẩn bị

• Cờ lê lực đã hiệu chuẩn.
• Đầu khẩu phù hợp.
• Thông số mô-men xoắn yêu cầu.

Thiết lập giá trị

Điều chỉnh cờ lê đến giá trị mong muốn.

Ví dụ:

• 25 N·m
• 50 N·m
• 120 N·m

Tiến hành siết

Tác dụng lực từ từ lên tay cầm.

Khi nghe tiếng “click” hoặc cảm nhận cơ cấu báo hiệu hoạt động, dừng ngay lập tức.

Kiểm tra lại

Thực hiện ít nhất 2–3 lần để xác nhận độ chính xác.

Cách đo momen xoắn của động cơ

Trong lĩnh vực sản xuất và nghiên cứu, việc đo mô-men xoắn động cơ là yêu cầu rất phổ biến.

Quy trình thường bao gồm:

• Bước 1: Lắp động cơ vào bệ thử.
• Bước 2: Kết nối cảm biến mô-men xoắn.
• Bước 3: Khởi động động cơ.
• Bước 4: Thu thập dữ liệu thông qua phần mềm.
• Bước 5: Phân tích biểu đồ mô-men xoắn theo tốc độ quay.
  • Kết quả giúp đánh giá:
    • Công suất động cơ.
    • Hiệu suất vận hành.
    • Độ ổn định tải.

Những yếu tố ảnh hưởng đến độ chính xác khi đo momen xoắn

• Nhiệt độ môi trường: Nhiệt độ quá cao hoặc quá thấp có thể làm thay đổi đặc tính cảm biến.
• Độ rung: Môi trường rung động mạnh sẽ gây nhiễu dữ liệu đo.
• Sai số hiệu chuẩn: Thiết bị không được hiệu chuẩn định kỳ sẽ xuất hiện sai lệch lớn.
• Người vận hành: Kỹ thuật viên chưa được đào tạo bài bản dễ mắc lỗi trong quá trình đo.
• Chất lượng thiết bị: Các dòng máy đo momen xoắn chất lượng thấp thường có độ ổn định kém hơn.

Các lỗi thường gặp khi kiểm tra lực siết bu lông

• Sử dụng sai dải đo: Nên chọn thiết bị có dải đo nằm trong khoảng 20–80% thang đo để đạt độ chính xác cao nhất.
• Dùng thiết bị quá tải: Quá tải nhiều lần có thể làm hỏng cảm biến.
• Không bảo dưỡng định kỳ: Bụi bẩn và độ ẩm ảnh hưởng trực tiếp đến độ chính xác.
• Chọn sai đầu khẩu: Đầu khẩu lỏng hoặc lệch kích thước dễ gây sai số.
• Không lưu hồ sơ hiệu chuẩn: Việc thiếu hồ sơ kiểm định khiến kết quả đo mất tính pháp lý.

Ứng dụng của thiết bị đo momen xoắn trong công nghiệp

Ngành cơ khí chế tạo

• Kiểm tra lực siết bu lông.
• Kiểm tra dụng cụ cầm tay.
• Đánh giá máy móc.

Ngành ô tô

• Bánh xe.
• Động cơ.
• Hệ thống truyền động.
• Hệ thống phanh.

Ngành điện tử

• Vít lắp ráp thiết bị.
• Linh kiện điện tử chính xác.

Ngành hàng không

• Kết cấu máy bay.
• Động cơ phản lực.
• Hệ thống điều khiển.

Ngành năng lượng

• Tua-bin gió.
• Hệ thống pin năng lượng mặt trời.
• Trạm phát điện.

Ngành thực phẩm và dược phẩm

• Kiểm tra lực mở nắp chai.
• Kiểm tra độ kín bao bì.

Kinh nghiệm lựa chọn máy đo momen xoắn phù hợp

Khi lựa chọn thiết bị, cần xem xét:

• Dải đo: Chọn thiết bị có dải đo phù hợp với ứng dụng thực tế.
• Độ chính xác: Ưu tiên các dòng có sai số nhỏ hơn ±0,5%.
• Chức năng lưu dữ liệu: Giúp truy xuất và quản lý kết quả dễ dàng.
• Khả năng kết nối: USB, RS232 hoặc Bluetooth hỗ trợ quản lý dữ liệu hiệu quả hơn.
• Thương hiệu: Nên lựa chọn các thương hiệu uy tín để đảm bảo chất lượng và dịch vụ hậu mãi.

Bảo quản thiết bị đo momen xoắn

Để kéo dài tuổi thọ thiết bị:

• Bảo quản nơi khô ráo.
• Tránh va đập mạnh.
• Hiệu chuẩn định kỳ.
• Vệ sinh sau khi sử dụng.
• Không sử dụng vượt quá dải đo cho phép.

Việc bảo quản đúng cách không chỉ tăng tuổi thọ thiết bị mà còn duy trì độ chính xác trong thời gian dài.

Kết luận

Đo momen xoắn là công việc quan trọng trong hoạt động sản xuất, kiểm tra chất lượng và bảo trì thiết bị. Việc hiểu rõ nguyên lý hoạt động, lựa chọn đúng máy đo momen xoắn, thiết bị đo momen xoắn, torque meter hoặc torque tester sẽ giúp doanh nghiệp nâng cao chất lượng sản phẩm, giảm thiểu sai sót và đảm bảo an toàn vận hành.

Dù sử dụng cờ lê lực, máy đo điện tử hay cảm biến momen xoắn hiện đại, việc tuân thủ đúng quy trình đo và hiệu chuẩn định kỳ luôn là yếu tố quyết định đến độ chính xác của kết quả. Đây cũng là nền tảng giúp doanh nghiệp đáp ứng các tiêu chuẩn chất lượng ngày càng khắt khe trong thời đại công nghiệp 4.0.
