Đo điện trở đất. Máy đo được lựa chọn phù hợp đảm bảo phép đo chính xác

Bởi kythuatldc
do-dien-tro-dat

Phương pháp kỹ thuật được sử dụng rộng rãi để đo điện trở đất tập trung vào phương pháp đo cũng như kỹ năng của kỹ thuật viên và kiến ​​thức của họ về mạch nối đất được thử nghiệm, vì nếu không có nó, ngay cả đồng hồ đo tốt nhất cũng không đảm bảo kết quả đọc chính xác.

Mặt khác, ngay cả chuyên gia giỏi nhất và giàu kinh nghiệm nhất cũng không thể thực hiện các phép đo thích hợp với máy đo hoặc dụng cụ được chọn không chính xác.

Do đó, việc đo điện trở đất được thực hiện chính xác đòi hỏi cả kiến ​​thức và máy đo phù hợp cùng các thiết bị cần thiết. Các ví dụ được trình bày thể hiện chức năng và thông số của đồng hồ đo, giả định rằng hệ thống đo lường đã được xây dựng theo lý thuyết phù hợp với phương pháp được áp dụng.

Phương pháp đo lường kỹ thuật 3p

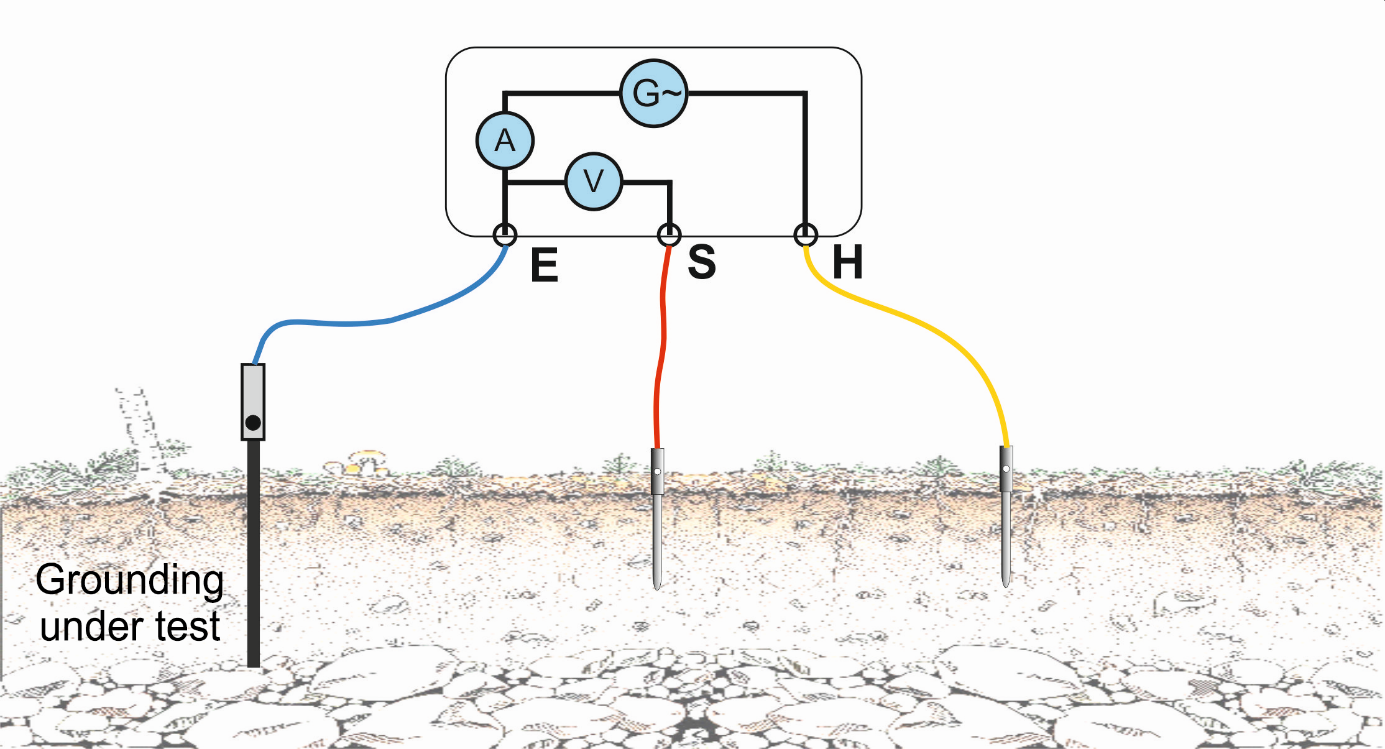

Cách cơ bản và đơn giản nhất để thực hiện phép đo điện trở đất bằng phương pháp kỹ thuật là phương pháp ba cực (3p), trong đó mạch dòng điện và điện áp được kết nối với hệ thống nối đất bằng một dây dẫn thử nghiệm duy nhất. Cần phải sử dụng hai đầu dò phụ. Đầu dò dòng điện (H) được sử dụng để tạo ra mạch đo dòng điện cưỡng bức, trong khi đầu dò điện áp (S) là một phần tử của mạch đo điện áp.

đo điện trở đất

Theo định luật Ohm, điện trở đất là do dòng điện chạy trong mạch và điện áp đo được trên hệ thống nối đất được thử nghiệm. Do đó, tính năng đầu tiên và thực sự cần thiết nhất của đồng hồ đo đối với loại thử nghiệm này là nguồn điện biến tần. Điều rất quan trọng là phải biết dòng điện và điện áp có thể được tạo ra bởi thiết bị. Điện áp thử nghiệm được quy định trong tiêu chuẩn EN 61557-5 và vì lý do an toàn, giá trị cho phép của nó là 50 V RMS.

Tuy nhiên, nếu phép đo được thực hiện ở khu vực nông nghiệp hoặc chăn nuôi thì đồng hồ đo phải được cung cấp tùy chọn điện áp có thể lựa chọn là 25 V RMS. Tất nhiên, có thể sử dụng đồng hồ đo chỉ có điện áp thử nghiệm 25 V để đo ở mọi nơi, nhưng trong hầu hết các trường hợp (ngoại trừ các khu vực nông nghiệp nêu trên), việc thực hiện phép đo bằng thiết bị có công suất lớn hơn sẽ dễ dàng thực hiện hơn. Vì vậy, giải pháp tốt nhất là lựa chọn điện áp thử nghiệm.

Một yếu tố quan trọng khác trong việc lựa chọn thiết bị đo thích hợp là dòng điện tối đa của biến tần. Khi tính đến điều này, quyết định mua hàng phải được đưa ra một cách có ý thức, có tính đến hậu quả trong tương lai của nó.

Trong quá trình thử nghiệm hệ thống nối đất bằng phương pháp kỹ thuật, điện áp rơi lớn nhất được hình thành trên đầu dò dòng điện. Do đó, các phép đo chính xác (đặc biệt khi thực hiện với đồng hồ đo dòng điện thấp hơn) cần có đầu dò dòng điện có điện trở thấp nhất có thể. Điều này đặc biệt quan trọng trong đất có điện trở suất cao.

Giả sử rằng các thử nghiệm được thực hiện với đồng hồ đo dòng điện 20 mA, có tính đến nhiễu loạn và khó khăn tại điểm đo, thì có thể xảy ra tình huống là dòng điện đo trong mạch sẽ quá thấp để đo điện áp nối đất.

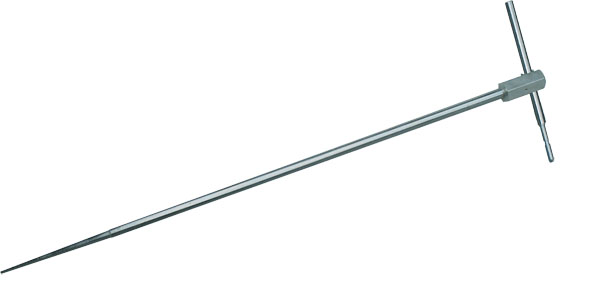

Cách đầu tiên để giảm điện trở của đầu dò là thay thế chúng bằng những đầu dò dài hơn. Các đầu dò mặt đất tiêu chuẩn được cung cấp theo bộ cùng với các thiết bị có chiều dài khoảng. 30cm; nhưng có sẵn các phiên bản dài hơn. Ngoài ra – trong những trường hợp cực đoan – khu vực dẫn đầu dò trong đất có thể bị bão hòa chất điện phân (ví dụ: nước có muối).

đo điện trở đất

Việc sử dụng đồng hồ đo chỉ cung cấp phương pháp 3p và dòng điện 20 mA được giới hạn ở các điện cực đất đơn (điện cực đất đơn thẳng đứng, đầu nối cáp) và hệ thống nối đất nhỏ như các vật thể xây dựng nhỏ, ví dụ: nhà ở một gia đình.

Các hệ thống phức tạp yêu cầu ngắt kết nối tất cả các thiết bị đầu cuối điều khiển. Chỉ khi đó, các phép đo sẽ được thực hiện riêng cho từng điện cực nối đất. Trong các hệ thống có các điện cực nối đất và các vòng, phép đo được thực hiện đối với điện cực nối đất đơn đã chọn, trong khi các điện cực khác được kiểm tra tính liên tục của chúng. Phương pháp được mô tả được thực hiện ở hầu hết tất cả các đồng hồ đo hệ thống nối đất.

Các lỗi phổ biến nhất trong phương pháp 3p:
1. Đầu dò ‘H’ được đưa vào đất quá gần hệ thống nối đất được thử nghiệm,
2. Các đầu dò phụ được đặt phía trên các phần tử dẫn điện được chôn trong lòng đất
3. đầu dò điện áp được điều khiển bên ngoài khu vực có điện thế bằng 0,
4. trong quá trình thử nghiệm trên hệ thống nối đất lớn (đặc biệt ở điện trở suất của đất cao), dòng điện thử nghiệm quá thấp.

Phương pháp đo lường kỹ thuật 4P

Phương pháp 4 cực (4p) về cơ bản giống như phương pháp 3p, ngoại trừ dây dẫn thử nghiệm bổ sung trong mạch điện áp.

đo điện trở đất

Phương pháp này cung cấp tùy chọn kết nối một mạch riêng biệt trong đó phép đo điện áp được thực hiện trên hệ thống nối đất được thử nghiệm. Kết quả thực tế của thử nghiệm như vậy không bị ảnh hưởng bởi các lỗi do điện trở của dây dẫn thử nghiệm được sử dụng để kết nối đồng hồ đo với hệ thống được thử nghiệm (dây thử nghiệm có chiều dài lên tới 2,2 m, chuyển thành phân số ohm).

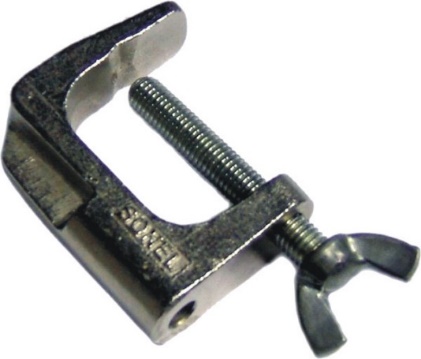

Các phép đo được thực hiện bằng phương pháp này là giải pháp phù hợp khi số chỉ của máy đo thấp hơn 1 Ω. Đồng hồ phải được nối chắc chắn với hệ thống nối đất được thử nghiệm. Mối nối chắc chắn này được tạo ra bởi lực kẹp được thiết kế đặc biệt như trong Hình 5. Các điều khoản khác cần tuân thủ và sai số tiềm ẩn của phương pháp đo này cũng giống như mô tả trước đó đối với phương pháp 3p.

đo điện trở đất

Phương pháp 3 cực có kẹp bổ sung

Các phép đo được thực hiện bằng phương pháp 3p có kẹp bổ sung về cơ bản được thực hiện giống như phương pháp 3p. Sự khác biệt là dòng điện đo được không phải là dòng điện tổng trong hệ thống nối đất mà là dòng điện trong nhánh đã chọn, được đo bằng kẹp. Đây là giải pháp rất thuận tiện vì không cần phải ngắt kết nối điều khiển để đo có chọn lọc một điện cực đất duy nhất của hệ thống.

Điều kiện tiên quyết để thực hiện phép đo này là không có kết nối kim loại giữa hệ thống nối đất được thử nghiệm và phần còn lại của hệ thống phía sau kẹp kèm theo. Vì vậy không thể thực hiện các phép đo thích hợp ở những nơi có hệ thống nối đất vòng hoặc móng.

đo điện trở đất đo điện trở đất

Một vấn đề khác là sự phức tạp của hệ thống. Càng nhiều điện cực nối đất trong hệ thống, giá trị dòng điện sẽ được đo trên một phần tử có kẹp kèm theo càng nhỏ. Vì vậy, đối với các hệ thống lớn và phức tạp (ví dụ nối đất các cột điện hạ thế) cần sử dụng đồng hồ đo có dòng điện đo lớn (200 mA) và đảm bảo điện trở của đầu dò dòng điện ở mức thấp nhất có thể.

Nếu các phép đo tại hiện trường được lên kế hoạch thì có thể sử dụng cột điện cao thế làm đầu dò phụ. Điện trở của đầu dò phải thấp, đặc biệt khi điện trở suất của đất cao. Nếu dòng điện đo được quá nhỏ, đồng hồ đo sẽ chỉ ra kết quả bị ảnh hưởng bởi độ không đảm bảo bổ sung.

Trong những trường hợp như vậy, sẽ rất khó để xác định nguyên nhân. Vì vậy, cần cung cấp điều kiện đo tối ưu và giảm điện trở của các đầu dò phụ. Chỉ sau thủ tục này, các nguyên nhân có thể gây ra các vấn đề mới có thể được phân tích.

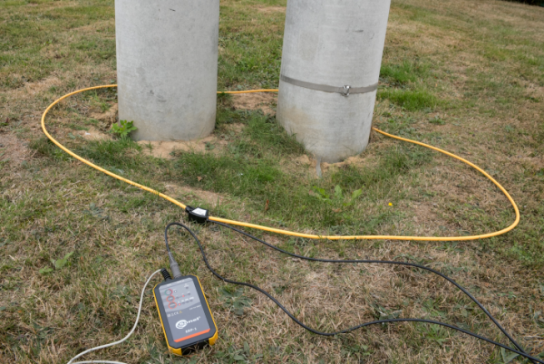

Sự đa dạng của các hệ thống nối đất được xây dựng rất lớn và có nhiều đối tượng tại hiện trường, trong đó việc sử dụng kẹp có lõi cứng (C-3) là không thể vì lý do cơ học. Trong những trường hợp như vậy, giải pháp có thể là bộ chuyển đổi ERP-1 với đầu dò dòng điện linh hoạt.

đo điện trở đất

Sản phẩm này dành cho các công ty điện lực và các công ty cung cấp dịch vụ cho ngành điện lực chuyên nghiệp. Bộ chuyển đổi ERP-1 được sử dụng với máy đo MRU-120, MRU-120HD, MRU-200 và MRU-200-GPS cho phép người dùng thực hiện các phép đo kẹp ở những nơi trước đây không phù hợp để thực hiện thử nghiệm đó. Bộ chuyển đổi cho phép người dùng đo hệ thống nối đất của các cột lưới mà không cần ngắt kết nối điều khiển và tắt đường dây.

đo điện trở đất đo điện trở đất

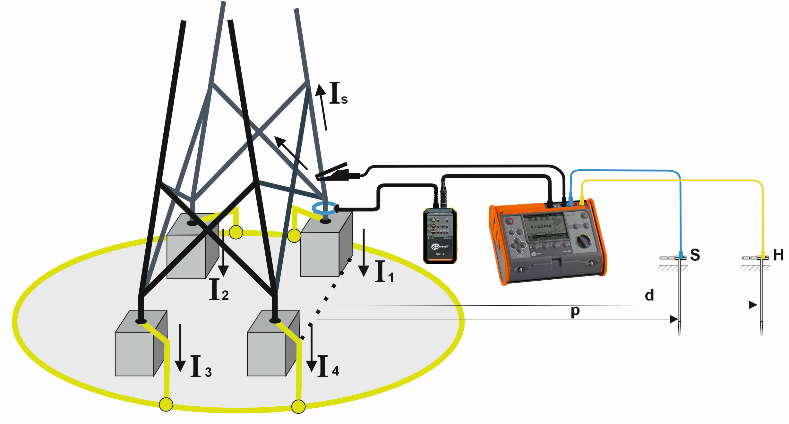

Bộ này có thể được sử dụng để gắn đầu dò dòng điện vào các vật thể lớn, ví dụ: hai cột bê tông có lắp đặt máy biến áp MV/LV. Nó kiểm tra hướng hiện tại cho các phép đo riêng lẻ. Tính năng này cho phép đồng hồ xác định hư hỏng liên quan đến dải thép (vòng) bị rách (hoặc bị ăn mòn hoàn toàn) gắn vào vòng nối đất của cột đó.

Đây là một tính năng độc đáo, không có ở bất kỳ máy đo đất nào khác có trên thị trường. Ngoài ra, hai đồng hồ này có quy trình tự động tính toán điện trở đất của cột lưới, loại bỏ nhu cầu chuyển đổi thủ công từng phần kết quả để có được điện trở tổng hợp.

Các lỗi thường gặp nhất trong phương pháp 3p có kẹp bổ sung:

Lỗi phổ biến nhất mắc phải khi sử dụng kẹp là cho rằng chúng phù hợp với mọi hệ thống nối đất. Tuy nhiên, phương pháp này chỉ phù hợp với nhiều điện cực nối đất không có vòng nối đất! Kẹp sẽ không mang lại kết quả thích hợp cho các hệ thống có một điện cực nối đất, hệ thống móng hoặc hệ thống nối đất vòng.

Đối với các hệ thống lớn (phức tạp), cần sử dụng đồng hồ đo có dòng điện đo lớn nhất hiện có, cũng như các phụ kiện khác cho phép cấu trúc chính xác của hệ thống đo lường (dây đo và đầu dò có độ dài phù hợp).

Một vấn đề khác có thể xảy ra do gắn kẹp vào nối đất nhân tạo, trong đó điểm nối đồng hồ bao gồm (ngoài kẹp) còn có các bộ phận dẫn điện khác – ví dụ: cột hạ thế bê tông, cốt thép

Ví dụ hiển thị trên hình dưới trình bày một tình huống như vậy. Kẹp gắn vào hệ thống nối đất chỉ phát hiện một phần dòng điện gây sụt áp đo được. Kết quả sẽ là một dấu hiệu cho thấy điện trở cao hơn giá trị thực tế. Về mặt bảo vệ chống điện giật, tình huống này là vô hại, nhưng nếu dữ liệu thu được sẽ được sử dụng để quyết định nâng cấp hệ thống nối đất thì điều này có thể tạo ra những chi phí không chính đáng.

Giải pháp để không bị ảnh hưởng bởi hiện tượng này là sử dụng đầu dò dòng điện linh hoạt và gắn chúng vào toàn bộ cột bằng hệ thống nối đất của nó.

đo điện trở đất

Phương pháp hai kẹp

Nguyên tắc sử dụng phương pháp hai kẹp, tùy thuộc vào loại hệ thống nối đất được thử nghiệm, về cơ bản giống như đối với phương pháp 3p có kẹp bổ sung. Tuy nhiên, một đặc điểm của phương pháp này phải được tính đến: phép đo cung cấp giá trị của hệ thống nối đất đo được tăng lên nhờ tổng điện trở của hệ thống nối đất.

đo điện trở đất

đo điện trở đất

Đối với các phép đo trong hệ thống có nối đất nền hoặc nối đất vòng, phương pháp này không thể sử dụng để kiểm tra điện trở nối đất. Tuy nhiên, nó rất thuận tiện cho việc kiểm tra tính liên tục của các kết nối kim loại trong toàn bộ hệ thống nối đất (đầu cực không khí nằm ngang – dây dẫn nối đất – dây nối đất – dây dẫn nối đất – điện cực nối đất).

đo điện trở đất

Phương pháp xung

Một khía cạnh khác cần được xem xét khi lựa chọn thiết bị đo là tính linh hoạt của nó. Khi các phép đo hệ thống nối đất cũng bao gồm cả việc kiểm tra hệ thống chống sét, điều cần thiết là thiết bị phải đưa ra tùy chọn về hiệu suất chính xác của chúng. Với loại phép đo này, các thông số được thử nghiệm bao gồm trở kháng nối đất hoặc điện trở động.

Mục đích của hệ thống chống sét là xả tải điện do sét gây ra xuống đất. Tải này là động, do đó phương pháp thử nghiệm khả năng chống sét phải phù hợp.

Phương pháp xung áp dụng các thông số hoàn toàn khác với phương pháp kỹ thuật. Đồng hồ tạo ra xung có hình dạng được xác định chính xác, phản ánh hình dạng của xung sét.

Quyết định lựa chọn thiết bị để thử nghiệm hệ thống nối đất phải được đưa ra sau khi xem xét cẩn thận và xác định nhu cầu thực tế. Máy đo, cũng như bất kỳ công cụ nào khác, sẽ chỉ thực hiện công việc của mình khi được chọn chính xác và đầy đủ cho nhiệm vụ đo đã định.

Yếu tố quyết định rõ ràng là chức năng của đồng hồ, nhưng như đã đề cập ở trên, tính năng chính có thể là phụ kiện và nguồn điện của biến tần được sử dụng. Không còn nghi ngờ gì nữa, các chuyên gia và công ty trong ngành điện nên lựa chọn đồng hồ đo công suất cao. Đây là điều kiện quan trọng vì khu vực làm việc của họ có những điều kiện hiện trường khắc nghiệt nhất.

Điều quan trọng không kém là thiết bị và phụ kiện, chẳng hạn như dây đo dài (ví dụ 100 m hoặc 200 m), thích hợp để thử nghiệm các hệ thống nối đất rộng rãi, ví dụ: trong các nhà máy điện và trạm biến áp.

Thông tin được cung cấp trong văn bản này nhằm mục đích thu hút sự chú ý của người đọc đến các khía cạnh của phép đo điện trở đất thường bị bỏ qua, dẫn đến quyết định mua hàng chỉ dựa trên giá của thiết bị đo. Kết quả là, những tác động bất lợi của những quyết định đó không may được phát hiện một thời gian sau khi mua hàng.

Hãy nhớ rằng thiết bị được lựa chọn phù hợp là sự đảm bảo cho công việc thoải mái, tiết kiệm thời gian và thỏa mãn, cung cấp các phép đo chính xác về điện trở đất.
