Trong các ngành cơ khí chính xác, đo lường – hiệu chuẩn và kiểm tra chất lượng, việc đảm bảo độ chính xác trong từng phép đo là yêu cầu vô cùng quan trọng. Để đáp ứng yêu cầu đó, nhiều thiết bị hỗ trợ đo được phát triển, trong đó bàn rà chuẩn (còn gọi là bàn MAP – Master Accuracy Plate) là một thiết bị cơ bản nhưng mang tính nền tảng.

Bàn rà chuẩn cung cấp một mặt phẳng chuẩn có độ ổn định cao, giúp kỹ thuật viên thực hiện các phép đo chính xác, kiểm tra độ phẳng, hiệu chuẩn dụng cụ và lắp ráp chi tiết tinh xảo.

Bài viết này sẽ giúp bạn hiểu rõ về bàn rà chuẩn, từ khái niệm – cấu tạo – công dụng, cho tới hướng dẫn lựa chọn bàn phù hợp cho phòng thí nghiệm hoặc nhà máy sản xuất.

Bàn rà chuẩn là gì?

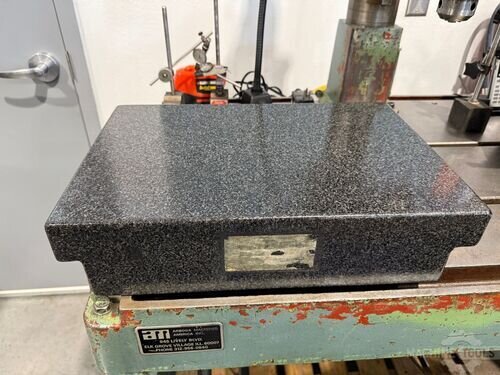

Bàn rà chuẩn là một mặt phẳng được chế tạo với độ chính xác rất cao, dùng làm mặt chuẩn để kiểm tra, hiệu chuẩn và thực hiện các phép đo trong cơ khí. Bàn thường được làm từ đá granite hoặc gang đúc, tùy theo yêu cầu ứng dụng và môi trường làm việc.

Bàn rà chuẩn đóng vai trò như “chuẩn phẳng tuyệt đối”, nơi kỹ thuật viên có thể đặt các dụng cụ đo như:

• Thước đo cao

• Đồng hồ so

• Căn mẫu

• Đế V

• Thước quang

• Các thiết bị đo trong phòng thí nghiệm

Mặt bàn càng phẳng thì kết quả đo càng chính xác và ổn định.

Tên gọi khác của bàn rà chuẩn

• Bàn MAP (Master Accuracy Plate)

• Bàn đá granite

• Bàn kiểm tra phẳng

• Bàn chuẩn phẳng

Vì sao bàn rà chuẩn quan trọng trong đo lường cơ khí?

Trong quá trình đo các chi tiết cơ khí, mọi dụng cụ đo đều cần một mặt phẳng chuẩn để đặt lên. Nếu mặt bàn không phẳng, không ổn định hoặc chịu ảnh hưởng bởi nhiệt độ, thiết bị đo sẽ bị sai số, từ đó dẫn đến:

• Kết quả kiểm tra không chính xác

• Sản phẩm không đạt yêu cầu

• Lỗi trong quá trình lắp ráp

• Thiết bị đo nhanh hư hỏng

• Tăng chi phí sản xuất và tỷ lệ lỗi

Vì vậy, bàn rà chuẩn được xem như nền móng của hệ thống đo lường.

Vật liệu làm bàn rà chuẩn

Bàn rà chuẩn bằng đá granite – lựa chọn phổ biến nhất

Đá granite được sử dụng rộng rãi trong sản xuất bàn MAP nhờ các ưu điểm vượt trội:

• Không gỉ sét

• Không bị ảnh hưởng bởi từ tính

• Bền bỉ, chống mài mòn

• Ít bị biến dạng theo thời gian

• Không giãn nở nhiều theo nhiệt độ

• Bề mặt sờ mịn, giúp các thiết bị đo hoạt động ổn định

Ngoài ra, cấu trúc tinh thể của đá granite phân bố đồng đều, giúp mặt bàn ít bị cong vênh.

Bàn rà chuẩn bằng gang

Gang từng là vật liệu truyền thống và vẫn còn được sử dụng, đặc biệt trong các xưởng cơ khí lâu đời.

Ưu điểm:

• Dễ gia công, dễ mài phẳng

• Hấp thụ rung động khá tốt

Nhược điểm:

• Dễ rỉ sét

• Nhạy với môi trường ẩm

• Cần bảo dưỡng thường xuyên

• Nặng và khó di chuyển

Hiện nay, bàn gang chủ yếu dùng trong các công việc cơ khí truyền thống, ít dùng trong phòng thí nghiệm hiện đại.

Cấu tạo của bàn rà chuẩn

Một bàn rà chuẩn tiêu chuẩn gồm 4 phần chính:

Mặt bàn

Mặt bàn được gia công phẳng đến độ chính xác theo tiêu chuẩn quốc tế như:

• DIN 876 (Đức)

• JIS (Nhật Bản)

• GB/T (Trung Quốc)

Độ phẳng được phân thành các cấp:

• Cấp 0: Phòng thí nghiệm hiệu chuẩn

• Cấp 1: Phòng QC, QA

• Cấp 2: Xưởng cơ khí thông thường

Cạnh bàn

Các cạnh được vát kỹ để tránh sứt mẻ trong quá trình di chuyển dụng cụ.

Chân bàn hoặc giá đỡ

Tùy theo kích thước, bàn có thể đi kèm:

• Giá đỡ thép hộp

• Chân bàn điều chỉnh cao thấp

• Bộ chống rung

Vị trí ren hoặc lỗ neo

Một số bàn có thêm lỗ ren để lắp giá thước đo hoặc gá đặt dụng cụ.

Độ phẳng của bàn rà chuẩn – yếu tố quan trọng nhất

Độ phẳng là thước đo chất lượng của bàn rà chuẩn.
Ví dụ theo tiêu chuẩn DIN 876:

• Bàn 600 × 900 mm cấp 0 có độ phẳng khoảng 4 – 6 µm

• Bàn 1000 × 1500 mm cấp 1 có độ phẳng khoảng 10 – 12 µm

Độ phẳng càng nhỏ, bàn càng chuẩn xác.

Công dụng của bàn rà chuẩn trong sản xuất và thí nghiệm

Làm chuẩn cho các phép đo

Tất cả các thiết bị đo chiều cao, đồng hồ so, căn mẫu… đều cần một mặt bằng lý tưởng. Mặt bàn phẳng giúp giảm sai số và tăng độ tin cậy của phép đo.

Kiểm tra độ phẳng, độ thẳng của chi tiết

Bàn MAP dùng để:

• Kiểm tra độ cong, vênh của chi tiết

• Đo độ phẳng bằng lá feeler

• Rà chi tiết để tiếp xúc toàn phần

• Kiểm tra sai số hình học

Hiệu chuẩn thiết bị đo lường

Trong phòng thí nghiệm hiệu chuẩn, bàn MAP cấp 0 là yêu cầu bắt buộc.
Các dụng cụ như:

• Panme

• Thước kẹp

• Căn mẫu

• Thước đo cao
  … đều sử dụng mặt bàn chuẩn để hiệu chuẩn.

Lắp ráp các chi tiết cơ khí chính xác

Các chi tiết yêu cầu độ chính xác cao (bộ trượt, block tuyến tính, bệ máy CNC…) cần được rà trên mặt bàn phẳng để đảm bảo độ tương thích khi lắp ráp.

Hỗ trợ kiểm tra chất lượng sản phẩm (QC/QA)

Trong dây chuyền sản xuất, bàn MAP giúp kiểm soát chất lượng sản phẩm, phát hiện lỗi sớm và giảm chi phí sửa chữa.

Các loại bàn rà chuẩn phổ biến

Phân loại theo cấp chính xác

• Grade 0 – phòng lab hiệu chuẩn

• Grade 1 – phòng đo QC/QA

• Grade 2 – xưởng sản xuất thông thường

Phân loại theo kích thước

• Loại nhỏ: 300 × 300 mm

• Loại vừa: 600 × 900 mm

• Loại lớn: 1000 × 1500 mm

• Loại siêu lớn: 2000 × 3000 mm trở lên

Phân loại theo vật liệu

• Granite

• Gang

• Thép (hiếm)

Hướng dẫn lựa chọn bàn rà chuẩn cho phòng thí nghiệm

Lựa chọn bàn rà chuẩn không chỉ dựa vào kích thước hay giá thành mà cần xét toàn diện các yếu tố dưới đây.

Xác định nhu cầu sử dụng

• Dùng để hiệu chuẩn → chọn bàn cấp 0

• Dùng cho QC/QA → cấp 1

• Dùng trong xưởng cơ khí → cấp 2

Lựa chọn kích thước

Nguyên tắc:

• Bàn phải lớn hơn chi tiết hoặc phạm vi đo từ 30–50%

• Nếu dùng thước đo cao, nên chọn kích thước tối thiểu 600 × 600 mm

• Phòng lab thường dùng 1000 × 1500 mm hoặc lớn hơn

Chọn vật liệu phù hợp

• Granite đen tự nhiên: phù hợp nhất cho phòng thí nghiệm

• Granite xám: giá mềm hơn, độ bền tốt

• Gang: phù hợp môi trường khô, ít dùng trong lab

Chân bàn và chống rung

Phòng thí nghiệm cần:

• Khung thép hộp dày

• Tối thiểu 4 – 6 điểm cân chỉnh

• Có thể thêm chân chống rung để giảm sai số trong đo lường tinh vi

Kiểm định ban đầu

Khi mua bàn rà chuẩn, hãy yêu cầu:

• Giấy chứng nhận kiểm định

• Thông số độ phẳng theo tiêu chuẩn

• Hướng dẫn bảo trì

Cách sử dụng bàn rà chuẩn đúng kỹ thuật

Quy tắc sử dụng cơ bản

• Luôn đặt bàn ở nơi khô ráo

• Không đặt vật nặng hoặc vật sắc cạnh lên mặt bàn

• Tránh va đập gây sứt mẻ

• Không dùng hóa chất mạnh để lau bàn

Khi thực hiện phép đo

• Vệ sinh mặt bàn trước khi đo

• Đặt thiết bị đo nhẹ nhàng, tránh trượt mạnh

• Không đo khi bàn rung hoặc khi có gió mạnh trong phòng

Bảo dưỡng và kiểm định bàn rà chuẩn

Vệ sinh định kỳ

Dùng:

• Khăn mềm

• Dung dịch vệ sinh dành cho granite

• Không dùng giấy nhám hoặc bàn chải thép

Kiểm định lại độ phẳng

Thời gian kiểm định:

• Cấp 0: mỗi 6 – 12 tháng

• Cấp 1–2: 12 – 24 tháng

Kiểm định giúp đảm bảo bàn luôn duy trì độ phẳng chính xác.

Ứng dụng của bàn rà chuẩn trong thực tế

• Nhà máy cơ khí chính xác

• Phòng thí nghiệm đo lường – hiệu chuẩn

• Nhà máy sản xuất linh kiện điện tử

• Nhà máy gia công khuôn mẫu

• Trung tâm kiểm định chất lượng

• Trường học đào tạo nghề cơ khí

Bàn rà chuẩn là thiết bị không thể thiếu nếu doanh nghiệp muốn đảm bảo chất lượng sản phẩm và độ chính xác trong quá trình sản xuất.

Bàn rà chuẩn đóng vai trò như “trái tim” của hệ thống đo lường và kiểm định cơ khí. Với khả năng cung cấp một mặt phẳng vô cùng chính xác, bàn giúp đảm bảo mọi phép đo được thực hiện đúng chuẩn, giảm thiểu sai số và nâng cao chất lượng sản phẩm.

Khi lựa chọn bàn MAP cho phòng thí nghiệm, bạn cần xem xét:

• Cấp chính xác

• Kích thước

• Vật liệu

• Khung đỡ và khả năng chống rung

• Chứng nhận kiểm định

Đầu tư đúng loại bàn rà chuẩn sẽ đem lại hiệu quả lâu dài, ổn định và giúp tăng độ tin cậy trong toàn bộ quy trình kiểm tra – đo lường – sản xuất.
